3dsmax-スリースクリプトで作る地割れ

ここではフリーのプラグイン、スクリプトを使用して地割れを作る方法をご紹介します。

元ネタは10年近く前にやったAREAのネタのため、そのページも既になくなり頼りは自分が当時の残した記録のみです。

今のバージョンで出来るのか要検証しないとですが、とりあえずのメモ。

スクリーンショットや設定は当時のものなので、新しいバージョンと異なります。

Interactive Fracture System Tutorial　byDreamies

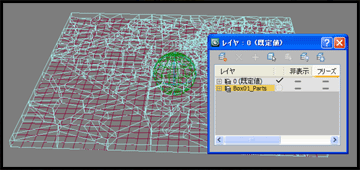

完成イメージ

概要

インタラクティブでカンタンな割れ目のセットアップ。
このチュートリアルにはPaul Hormis氏のAttach or Move to surface by Local Zスクリプトを使用しています。

また、崩壊した軌跡を作成するためにGhostTrailsプラグインを使用します。

今回のセットアップでは、ジオメトリにあらかじめ割れ目が入っている必要があります。
そこでscriptspot.comにあるフリーのスクリプト：FractureVoronoiを使用していますが、もちろんより良い割れ目を作成することが出来るツールがあるなら、それを使用してもかまいません。

プリミティブ作成およびギズモの作成

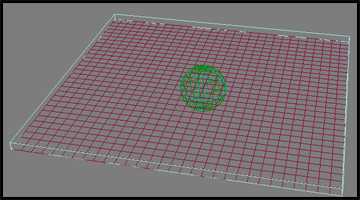

Box(長さ：幅：高＝120cm：120cm：3cm)
Plane(長さ：幅=120cm：120cm、長さ・幅セグメント30)
Sphere(半径：10cm、セグメント15)
SphereGizmo(半径：10cm)
いずれも位置XYZ=0にしておく

Sphereをギズモにリンクする。（ギズモが親）

割れ目を作成

FractureVoronoiを使用し、割れ目を作成。
1.FractureVoronoiスクリプトを起動
2.Pick Objectにて割れ目を入れたいオブジェクト（Box）をピック。

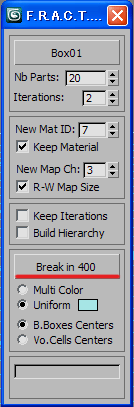

3.割る数など設定し　Break

割れ目が出来るのと同時に新規レイヤーが作成され、割れたオブジェクトが収納されます。

割れたオブジェクトをアタッチ

Attach or Move to surface by Local Zを使用し、割れたオブジェクトをplaneにアタッチします。

1. 割れたオブジェクトを選択（レイヤーで選択すると便利
2. iMScripts>Rigging>Attach_Selection_to_Surface_by_Local_Z.msを起動planeをピック
3. ポイントヘルパーが各オブジェクトの親として作成され、そのヘルパーがplaneにアタッチメントされた状態になります。

planeを変形させる

まずは、作業に必要のないポイントヘルパーを非表示にします。

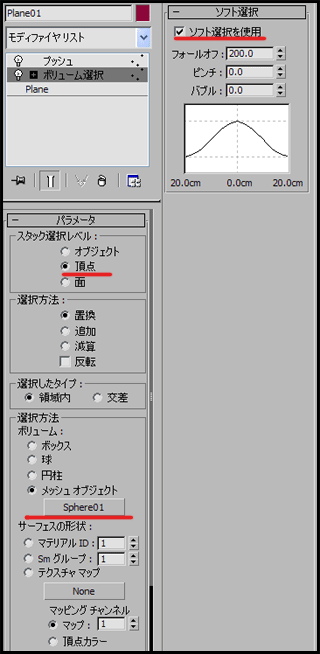

1. planeにボリューム選択・プッシュモディファイヤを適用
2. ギズモのZ位置とプッシュモディファイヤの値をワイヤリングする（双方向）
   これでギズモを動かすと大地が割れるという設定が出来ました。

軌跡

GhostTrailsプラグインを使用し、軌跡をつけます。GhostTrailsはスプライン又はシェイプオブジェクトからのみ生成できます。

1. まずは発生源たるCircleシェイプを作成し、ギズモに位置あわせ、リンク。
2. シェイプにGhostTrailsモディファイヤを適用。シーンに合わせてFrame to lagの値を増加
3. planeにボリューム選択モディファイヤ追加、メッシュオブジェクトにGhostTrailsを適用したCircleを選択
4. Circleを非表示にする

まとめ

「モグラのように地面を潜る、攻撃によって大地がえぐれる、みたいな表現をしたいときにはかなり使えそう。というか使ってみたい。」と当時は〆ていました。

探してみたら作者のチュートリアル動画らしきものを発見

Interactive Fractured System Tutorial - No commercial plugins needed - 3dsmax 2009 720p from Dreamie on Vimeo.

7年前でしたね。
