【SubstancePainter】TEXTURE SET LISTとTEXTURE SET SETTINGS

SubstancePainter（サブスタンスペインター）のチュートリアルからTEXTURE SET LISTとTEXTURE SET SETTINGSついて学びました。

fa-check-circle-oTexture Set List（オブジェクト）はマテリアルIDによって分けられる

fa-check-circle-oTexture Set ListとTexture Set Settingsはセット

fa-check-circle-oTexture Set Settingsで適用するチャンネルの管理を行う

公式動画

fa-arrow-circle-right公式ドキュメント

https://docs.substance3d.com/spdoc/substance-painter-20316164.html

公式ページからはサンプルファイルのDLもできるので、すぐにチュートリアルを始めたい！という人にも優しい設計になっています。

TEXTURE SET LIST

Texture Set Listはテクスチャ適用可能なすべてのオブジェクトを表示します。

Texture SetごとにLayerが存在し、各々別のシェーダーを適用することもできます。

Texture Set Settingsによりパラメータを制御します。

参考

SubstancePainter>Texture Set List

Texture Set List（オブジェクト）はマテリアルIDによって分けられる

SubstancePainterでオブジェクトを分ける際にはマテリアルIDを使用します

基本はマテリアルを分けた分だけTexture Set Listが出来るということなんですね。

Texture Set Listの表示/非表示

Texture Set Listの目のアイコンをクリックすると表示・非表示切り替え可能です。

リストの一番上の目のアイコンからはリスト全体に適用できる設定があります。

Texture Set List関連のマウスアクションとショートカット

TEXTURE SET SETTINGS

Texture Set Settingsは、現在選択されているTexture Setのパラメータを制御します。

解像度、チャンネル、および関連するメッシュマップを管理します。

参考

SubstancePainter>Texture Set Settings

TEXTURE SET SETTINGSの場所

画面右に並ぶアイコンの一番上です。

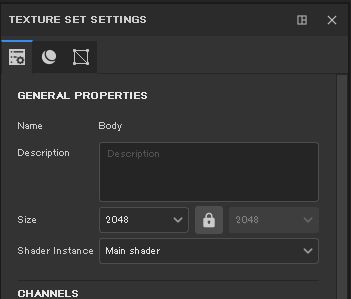

Size

Texture Setの解像度を制御します。

プロジェクト作成時に設定したDocument resolution（ドキュメント解像度）をTexture Setごとに変更できます。

あくまで作業用の解像度のため、低い解像度で作業して優れたパフォーマンスを得て、後でより高い解像度を使用してより高いクオリティを得るといった利用方法があります

アプリケーション内部では、チャンネルの最大解像度は4096 x 4096ピクセルですが、エクスポート時の最大解像度は8192 x 8192です（GPUでサポートされている場合）

関連記事

【SubstancePainter】新規プロジェクト作成の設定とメッシュのインポート

2021.6.22

作業開始の一番最初に行うNewProject（新規プロジェクト作成）の各設定についてご紹介します。 新規プロジェクト作りたいのにOKがハイライトされないのだけど テクスチャ付きのメッシュをインポートした際に自動でテクスチャセットに入ってほしい という方に向けて fa-check-circle-o...

正方形以外のサイズを希望する場合

正方形以外の解像度（2048 x 1024など）を使用するには、2つのドロップダウン間のロックボタン（鍵マーク）を無効にします。

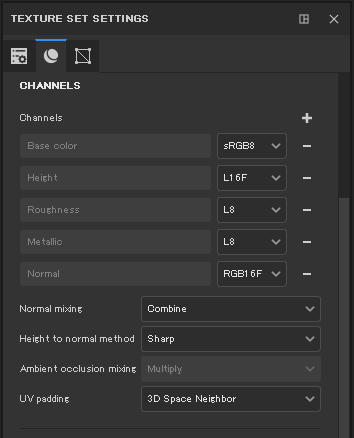

Channels

Texture Setのチャンネルを管理します。

ここでチャンネルを追加したり、削除したりすることが出来ます。

• チャンネルを追加するには、「+」（プラス）ボタンをクリックして、テクスチャセットにまだ割り当てられていないすべてのチャンネルのメニューを開きます。
• チャンネルを削除するには、「 - 」（マイナス）ボタンをクリックします。

ビット数とは

１ピクセルあたりで使用できるカラー情報の量を指定しています。

ビット数は、画像内の各ピクセルで使用できるカラー情報の量を指定します。1 ピクセルあたりのビット数が多くなるほど、使用可能なカラー数が増加し、カラーの表現が正確になります。例えば、ビット数が 1 の画像では、ピクセルはブラックまたはホワイトのいずれかです。ビット数が 8 の画像では、28、つまり 256 の値を取ることができます。グレースケールモードの画像でビット数が 8 の場合、256 のグレー値を取ります。

RGB 画像は 3 つのカラーチャンネルで構成されています。1 ピクセル当たり 8 ビットの RGB 画像では、各チャンネルについて 256 の値を取ることができるので、1,600 万を超えるカラー値を表現できます。8 bit/チャンネルの RGB 画像は 24 ビット画像と呼ばれることもあります（8 ビット x 3 チャンネル = 24 ビットのピクセルあたりのデータ）。

8 bit/チャンネルの画像のほか、Photoshop では 16 と 32 bit/チャンネルの画像も処理できます。32 bit/チャンネルの画像は、ハイダイナミックレンジ（HDR）画像とも呼ばれます。

AdobePhotoshopマニュアル>画像の基本

Normal mixing/Ambient Occlusion mixing

Substance Painterがベイク処理したテクスチャとチャンネルをどのようにミックスするかを指定します。

いずれもデフォルト値ではベイクしたテクスチャとチャンネルを結合又は乗算する設定になっています。

UV padding

UVの外側のピクセル（UVの境界のピクセル）を生成する方法を制御します。

この設定はTexture Setごとに保存され、テクスチャのエクスポートおよびビューポートへ表示の際に反映されます。

3D Space Neighbor

UVシーム反対側の隣のピクセルの色を見つけ、それをUV境界で使用します。

この設定は、連続したパターンでUVシームを跨いでペイントするときにお勧めします。

UV Space Neighbor

UVの内側のピクセルをUV境界の外側コピーします。

この設定は、UVごとに情報を混ぜたくないとき（ぱっきりと境界を分けたい時）に推奨されます。

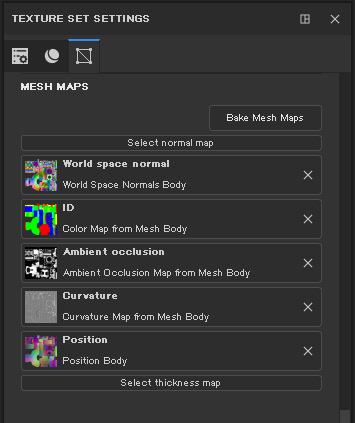

Mesh Maps

メッシュとTexture Set固有のベイクされたテクスチャです。

メッシュマップスロットは、Substance Painterの複数のフィルタで使用される特別なテクスチャを設定します、

ベイク処理をするには、Bake Mesh Mapsボタンを使用します。詳細については、baking（英語）ドキュメントを参照してください。
