【Maya】ジョイントには制御用のコントローラーを！セカンダリリギングのメモ2

「Autodesk Maya　パーフェクトリギング ウェビナー Part 1&2 」で Part 2のセカンダリーリグの入れ方、セットアップの方法のメモの続きです。

ここではセカンダリ用のスカートのリグの組み方をご紹介しています。

前回はMaya標準ジョイントの配置とジョイントのミラーリング・軸の修正についてまとめました。

関連記事

Maya-ジョイントの配置とミラージョイントの軸修正。セカンダリリギングのメモ1

2018.7.24

「Autodesk Maya　パーフェクトリギング ウェビナー Part 1&2 」で Part 2のセカンダリーリグの入れ方、セットアップの方法のメモです。 今回はウェビナーで使用していたキャラクターのスカートにリグを仕込む工程が解説されていました。 長いのでいくつか分割します。今回はジ...

ハイメッシュをローメッシュで制御

ディテールが作りこまれたハイモデルをシンプルなローモデルを制御します。

こちらはプライマリのウェイト付けの際にご紹介した方法のため詳細は割愛します。

関連記事

【Maya】スキンウェイトのつけ方メモ-プライマリ編-

2018.7.12

「Autodesk Maya　パーフェクトリギング ウェビナー Part 1&2 」で講師のMORIE Inc.さんが解説されていたスキンウェイトのあて方メモです。 このやり方が絶対！というわけではないですのでご注意。 とのこと、あくまでウェイト付けの参考例です。 私の場合はmayaでの...

セカンダリではジョイント数に合わせた割のメッシュを用意し、メッシュの頂点（vertex）をジョイントにスナップさせて形状を調整していました。

Mayaのスナップ機能

メニュー下にアイコンが並んでいます。

左から

• グリッド（の交点）
• カーブ
• 頂点（又はCVやピボット）
• ジオメトリーのセンター
• ビュープレーン
• サーフェス

の順番となっています。

よく使うグリッドとカーブと頂点にはホットキーが当てられており、キーを押している間のみ機能が有効になります。

• グリッド（の交点）：X
• カーブ：C
• 頂点（又はCVやピボット）：V

ほかにもModify>Snap Together Toolなど調整機能はありますが、今回は使用しません。

コントローラーにジョイントをコンストレイント

ジョイントを直接アニメーションするでなく、コントローラーで制御します。

コントローラーを利用するのメリットとして、初期位置（translate/Rotate）を綺麗な値（0）に出来るという所が大きいです。
（※ジョイントだと必然的にtranslateに位置情報が入ってしまう。）

コントローラーで大事なのは見やすい・わかりやすい形状であること

関連記事コントローラー作成におすすめフリースクリプト！

【Maya】コントローラー用シェイププリセット！フリースクリプト「MoxRigController」

2019.8.20

コントローラー用シェイプのプリセットスクリプトMoxRigControllerのご紹介です。 以前このページでは「Rigging101」というサイトでDL出来た「rig101 Wire Controllers」をご紹介しておりましたが、2022年時点でこちらのサイトが閉鎖されてしまったため、株式会...

1. ジョイントを選択しコントローラーを選択します
2. Constrain>ParentのオプションのMaintain offsetのチェックを外してコンストレイント
   子（コントローラー）が親（ジョイント）と全く同じ位置・回転に移動します。

3. Gキー（直前の作業の繰り返し）を利用して、全てのコントローラーを各ジョイントに配置します
4. コンストレイントのノードを削除し、親子関係を解除
5. コレでコントローラーの位置あわせが完了しました

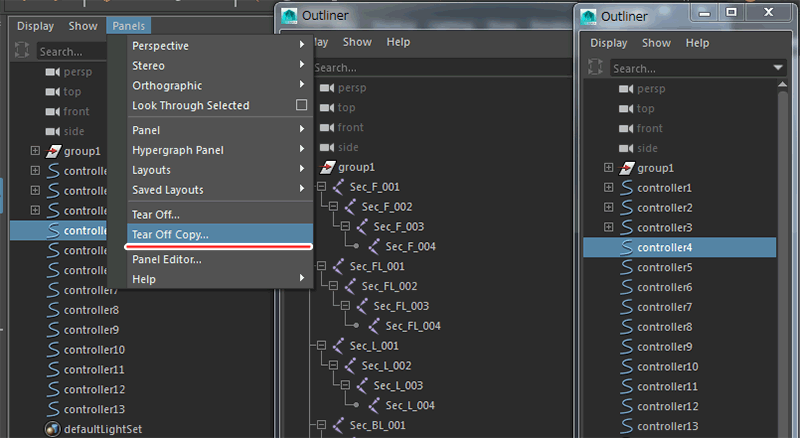

小技：アウトライナーの複数起動

ジョイントやコントローラーが大量にあるとアウトライナー一画面で収まらない時があります。

そんなときにはアウトライナーの複数起動が便利です。

1. パネルレイアウトからperse/outlinerを選択
2. アウトライナー側のメニューからPanel>Tear Off Copyを選択するとアウトライナーが複製されます


小技：階層の移動には矢印の上下（又は左右）を

今回のコントローラーのように大量にコンストレイントノードを削除しなければならない時、いちいち一つずつ展開してコンストレイントのノードを削除するのは骨が折れます。

矢印の下を押すことで子を、右を押すことで並列しているノードを選択することが出来るので、まとめて選択→矢印の下のキー（右のキー）を押してコンストレイントノードに移動→コンストレイントノードを一括削除します

先にコントローラーを選択してからジョイントを選択して、コンストレイントを行います。

後はGキーで繰り返し

コントローラー自体も親子関係を

並列でならんでいたコントローラーもジョイントと同じように親子付けしていきます。

プライマリジョイントにセカンダリジョイントをコンストレイントしてお終い

足の付け根のジョイントに作成したセカンダリリグをコンストレイントして、今回のスカートのリグとしての解説は終わりました。

今回はシンプルにペアレントコンストレイントでプライマリリグにセカンダリリグを追従させていましたが、足の角度によって追従の度合いなどを変えるなどセカンダリリグの設定の方法は色々あるようです。

今回のポイントは

fa-check-circle-oコントローラー制御をすることでTranslate/Rotateを0にした際に初期位置になる

fa-check-circle-oコントローラーの形状はわかりやすくあれ

というところでしょうか。コントローラーの形状のチョイスもリグを組むセンスに求められそうですね
