IndyZoneチャンネルのNuke初級講座の学習メモ3。

0から始めるNuke生活。全10回の8、9、10。Nukeのキーイング、トラッキングほかコンポジット。

今回でこの初級講座はおしまいです。

最後には3Dコンポジットの基本まで学べます。

動画で使用されているトレーニングファイルに関しては購入者限定に提供されているようなので、お気をつけ下さい。無くとも適当な素材を用意すればよいだけなので学習は進められます。

■初級者講座へのコメント

　NukeX 14.0v4 Non-commercialで学んでます。

関連記事チュートリアルあつめ

Nuke

【Nuke】初心者が集める(日本語)チュートリアル

Nukeをちょっとだけ触る機会がありそうなので、基礎的な学びを得ることが出来るチュートリアル(できれば日本語)をまとめています。 AfterEffectsは使っているものの、Nukeの知識はまったく0な人間が始めるNuke生活。個人的なメモ。日本語サイト【おすすめ】IndyZoneチャンネ...

コンテンツ

1 『Nuke初級講座 8.キーイングとトラッキング』
2 『Nuke初級講座 9.ブラーの適用』
3 『Nuke初級講座 10.3Dコンポジット』
4 コンポジタの仕事の一端が垣間見えます

『Nuke初級講座 8.キーイングとトラッキング』

キーイング

キーイングは奥深いので、今回は基本的な違いにのみ言及。

参考

Nukeとの合成-Nukeユーザーガイド

NUKE プラクティカル・ガイド　Vol.10：キー合成

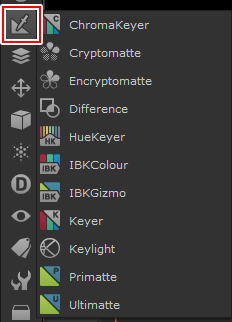

赤字がNukeの代表的な3つのキーヤー。

Difference…色の比較してキーイング
HueKeyer…指定した色の強さでキーイング
IBK（Image Based Keying）…Nuke独自のキーイング。
IBKColourとIBKGizmoでワンセット。IBKGizmoがキーイング、IBKColourはクリーンプレート作成。
Keyer…ルミナンスでキーイング(デフォルト)。プロパティでキーイングの要素を変更できる。
Primatte…ブルーバックやグリーンバック用のキーヤー。スクリーンカラーを拾ってキーイング
Keylight…ブルーバックやグリーンバック用のキーヤー。スクリーンカラーを拾ってキーイング
Ultimatte…ブルーバックやグリーンバック用のキーヤー。スクリーンカラーを拾ってキーイング
ChromaKeyer…スクリーンカラーを拾ってキーイング。GPU対応

講師の方はガッツリキーイングする際には
IBK/Primatte/Keylightをよく使われるそう。

トラッキング

トラッキングには3つの機能がある。

Tracker
PlanarTracker
CameraTracker

参考

Tracker-Nukeユーザーガイド

PlanarTracker-Nukeユーザーガイド

カメラ追跡-Nukeユーザーガイド

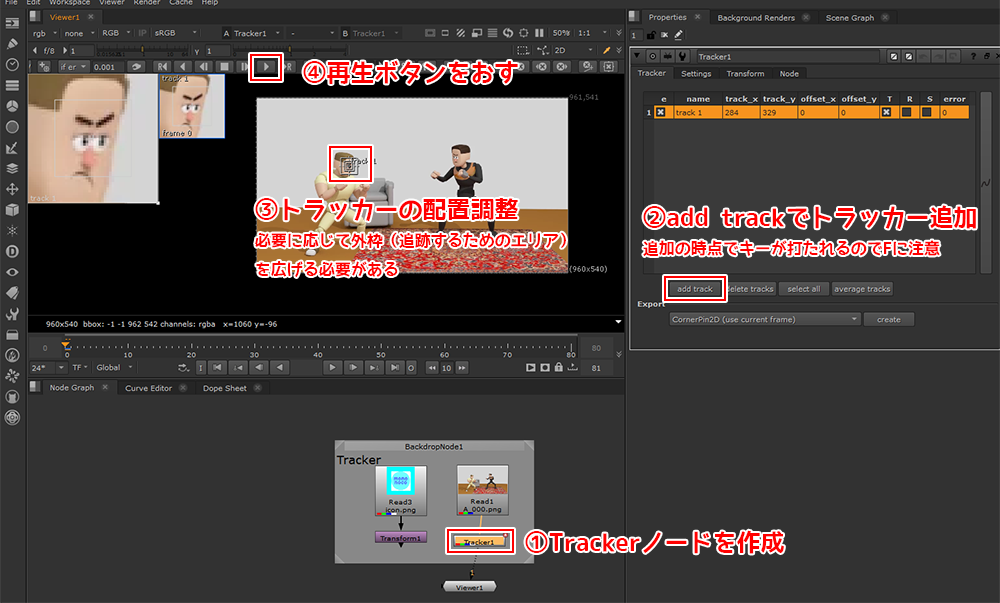

トラッキングのやり方(Tracker)

Trackerノードを追加
プロパティでadd trackでトラッカー追加
トラッキングしたい箇所にトラッカーを配置
再生ボタンを押す

途中でトラッカーが外れてしまった場合

手動でドラッグしてトラッカーをターゲットの位置に戻し、再度そこから再トラック
１Fずつトラッカーを調整

参考

Vol.4：実写合成ツールとしてのNuke活用法

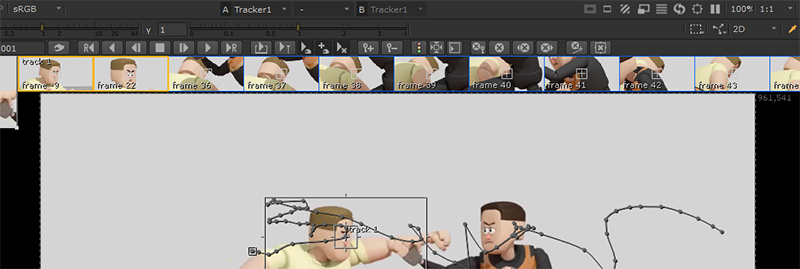

■修正すると上部にフレームが表示されました

マッチムーブに使用できるTransformをトラッカーから作成する

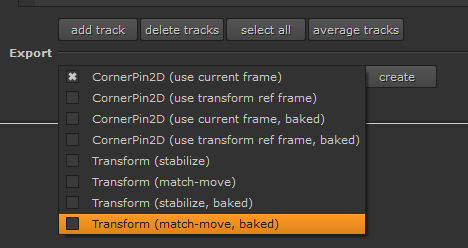

プロパティ＞Export＞Transform（match-move,baked）

作成されたTransformをマッチングさせたい素材のTransformに繋いでマージ。

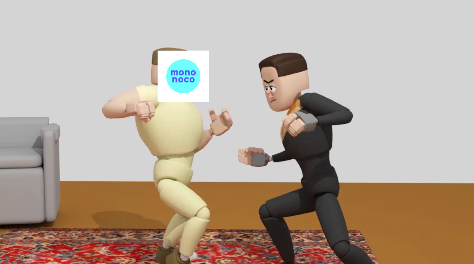

ちゃんとついてきました。が。上の素材のアルファの抜き方がイマイチわかっておりません( ﾉД`)ｼｸｼｸ…

※後になってReadノードのプロパティのPremultpliedのチェックを入れればよかったことを知りました

トラッキングのやり方(Planar Tracker)

Planar TrackerはRoteノードの中に設定が組み込まれている。

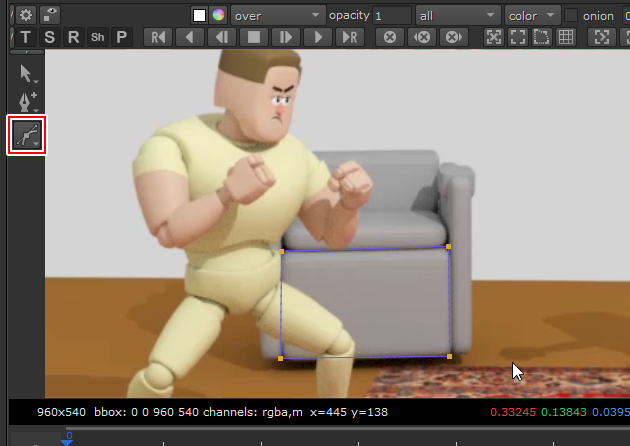

ベジェで範囲指定。Planar Trackerは紫色の線。

トラッキング範囲の設定

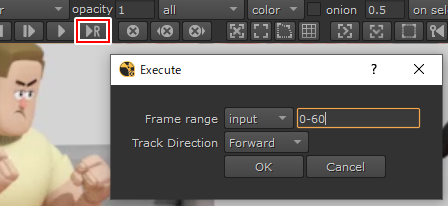

素材がトラッキングしたい範囲より長い場合、Rのついた再生ボタンでトラッキング範囲を指定する

マッチムーブに使用できるTransformをトラッカーから作成する

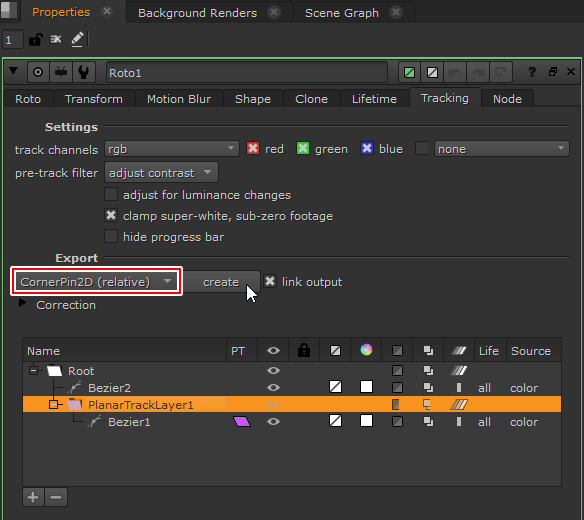

プロパティ＞Trackingタブ＞Export＞CornerPin2D(デフォルト)

Createを押す。

作成されたCornerPin2Dをマッチングさせたい素材のTransformに繋いでマージ。

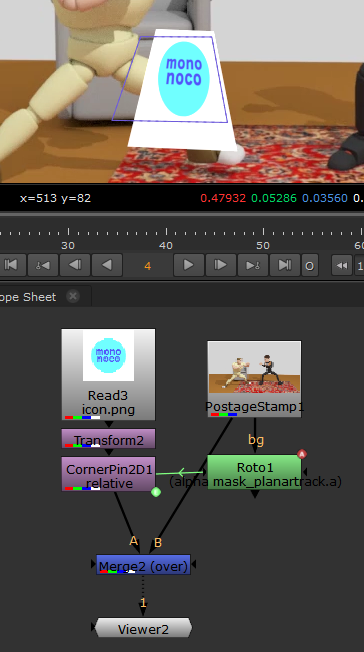

トラッキング自体は上手くいかなかったですが、ベジェに合わせて変形しているのが確認できます。

トラッキングも地道な作業ですね…

『Nuke初級講座 9.ブラーの適用』

ブラー

Bキー

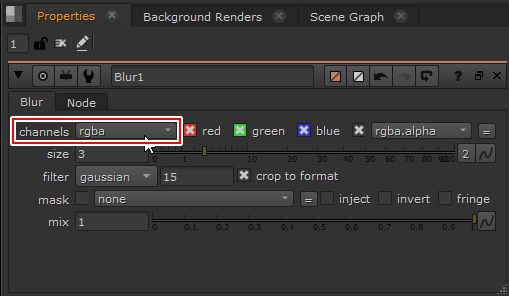

Channelsはデフォルトのallだと処理が重くなるので、rgbaに変更する

Sizeでボケ具合調整

モーションブラー(VectorBlur)

Vector情報を持っている素材が無いのでメモだけ。動画内ではexr形式の素材を使用している。（1：40～）

VectorBlurのプロパティ

Channelsはrgbaに変更
uv channelsはVelocity
motion amountでブラーの強さ

被写界深度(ZDefocus)

Depth情報を持っている素材が無いのでメモだけ。

ZDefocusのプロパティ

Channelsはrgbaに変更
outputをresult→LayerSetUPに変更すると、フォーカスが当たる部分が視覚的に確認できる
Depth of Fieldでフォーカスの調整。
LayerSetUPの状態で
・緑がフォーカスが当たっている
・青が手前
・赤が奥

一時的にマニピュレータ等（オーバーレイ）を非表示にしたい

Qキー

色調補正に使えるツール

カラーピッカー（8:33～）

参考こちらのページに情報がまとまっていそう

NUKE 色の取得方法について-インディゾーン

機能	アクション
カラーピッカー	Viewer　CTRL＋クリック
カラーピッカー解除	CRTL＋右クリック

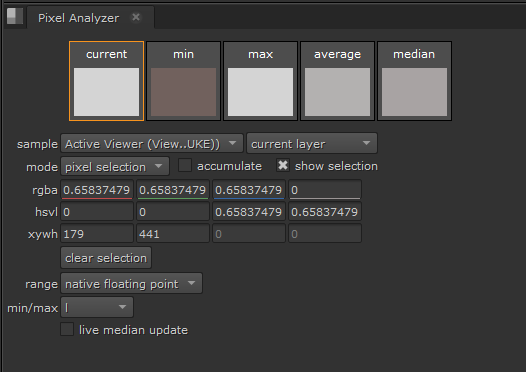

Pixel Analyzer（9:25～）

ノードではなくタブ。CTRLで囲った範囲のカラーの情報（現在の値、最小値と最大値、平均値、および中央値）を表示する。設定を変更することで離れたポイントやフレーム全体で抽出も可能。

参考

Pixel Analyzerを使用する-Nukeユーザーガイド

Curve Tool（12:36～）

画像(動画)検索・分析用ノード。作成直後フレームから外れている際はプロパティのResetを押す。

参考

CurveTool-Nukeユーザーガイド

Curve Typeには４種類

Auto Crop：不要な空白を削除し、素材にピッタリ合った情報(バウンディングボックス)に。
Avg Intensities：画面上の強度の変化値をアニメーションカーブとして出力。
例えば、松明の明滅情報を拾って、アニメーションカーブに。その明滅の情報を使ってカラー調整が出来る。
Exposure Difference：画面上の露出の変化値をアニメーションカーブとして出力。
例えば、他のシーケンスと露出を合わせたい時にこちらを使って露出情報を拾う。
Max Luma Pixel：ピクセルの最も明るいピクセルと最も暗いピクセルを追跡
＋Gradeノードで素材の色を合わせたり。実際の使用例は動画にて（16:50～）

色調補正のお約束『色調補正したい素材にはUnPremultとPremult』

デジタルで色調補正をする場合にはUnPremultiplyされた画像を使うこと（19:30～）

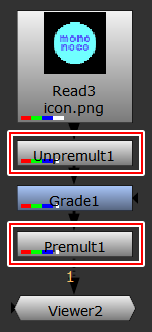

色調補正したいような場合には以下のようにUnPremultでとPremultノードで挟む

Gradeノードの中にも同様の効果を得れる設定があるが、ノードのツリーを見ただけでUnPremultをしているかどうか判別できない（プロパティの中まで行って確認しなければならない）のでおすすめしない。

参考

UnPremult-Nukeユーザーガイド

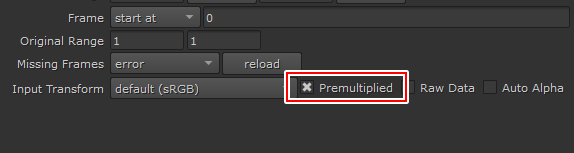

アルファ付き素材を読み込んだ際には『Premultplied』のチェックを入れる

CG素材を読み込んだ際に黒いエッジが出てしまうのでReadノードのプロパティのPremultpliedのチェックを入れる。詳細な解説は動画確認(26:05～)

『Nuke初級講座 10.3Dコンポジット』

３Dビューの操作

機能	アクション
3Dビュー⇔2Dビューの切り替え	Tabキー
ビューの移動	ALT＋左ドラッグ
ビューのズーム	ALT＋中ドラッグ
ビューの回転	ALT＋右ドラッグ

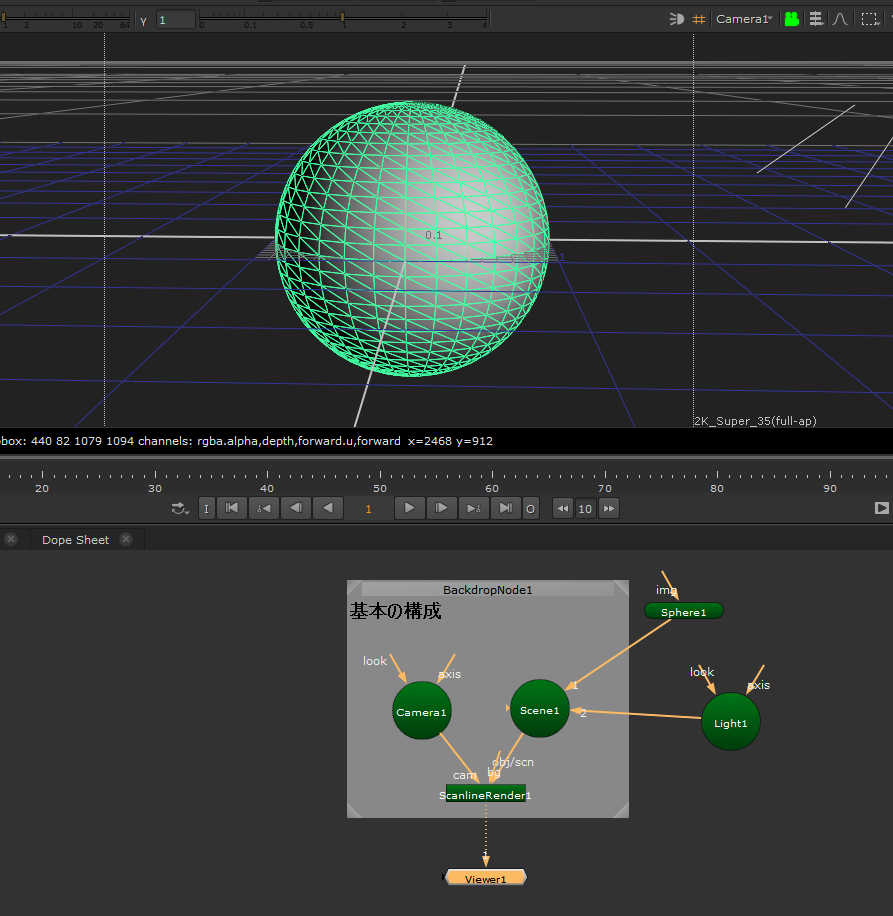

3Dコンポジット基本の構成

参考

カメラ-Nukeユーザーガイド

Sceneノード：ジオメトリ、カメラ、ライトノードを接続することで同一空間上に配置することが出来る
Cameraノード：カメラ。Nuke上でアニメーション作成も出来るほか、外部ソフト（Mayaやmax）の情報も読み込むことが出来る。
読み込めるフォーマットはFBX、alembic
ScanlineRenderノード：レンダリング。このノードより下流は全て2Dデータになる。
