オブジェクトの交差部分にマスクを作成するプラグイン「Intersection Masker」のご紹介です。

めり込み表現や食い込み表現などしたい際に

他のオブジェクトのマスキングをキレイにとりたい

という方に向けて

この記事では

Intersection Maskerの使い方

参考動画

についてまとめています。

　検証バージョンはZBrush2022.0.6

コンテンツ

1 Intersection Masker
- 1.1 特徴
2 Intersection Maskerをつかってめり込み表現をしてみる
3 参考動画
4 ZBrush関連アイテム＆書籍

Intersection Masker

ZPlugin>Intersection Masker

特徴

同一Subtool内にあるオブジェクト同士に有効
交差するメッシュには厚みが必要
Subdivisionを保持していると使用できない
穴の開いているモデルでは使用できない

Intersection Maskerをつかってめり込み表現をしてみる

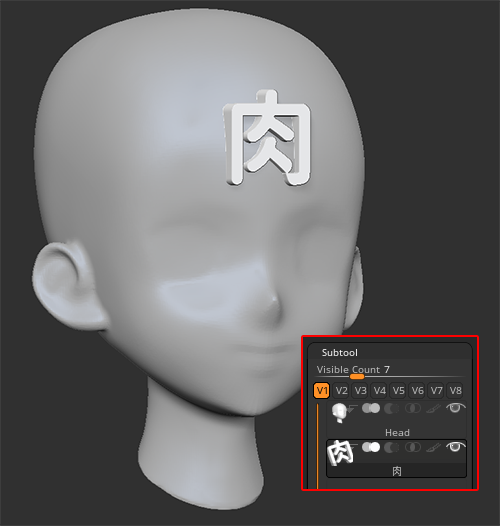

今回はAnimHeadと肉文字を使ってめり込み表現にチャレンジしました。

関連記事Text 3D＆Vector Shapesを使って文字を用意しました

ZBrush

【ZBrush】テキスト入力も可！Illustratorのパスデータ（SVG）をZBrushに持って行く方法【Text 3D＆Vector Shapes】

テキストやパスデータを3Dデータ化するプラグインText 3D & Vector Shapesのご紹介です。このプラグインはAdobe Illustratorで作成したデータをZBrushに持っていったり、テキスト入力することで文字や記号をZBrush内で3Dオブジェクト化できる素敵プラ...

１Subtoolに結合したりするのでDuplicateを実行するなどして、元の形状は残しておきましょう。

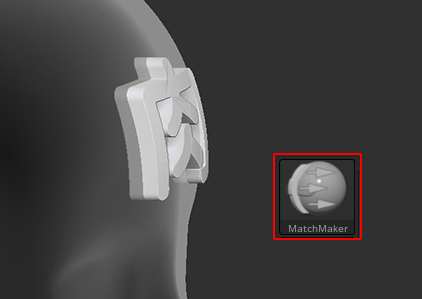

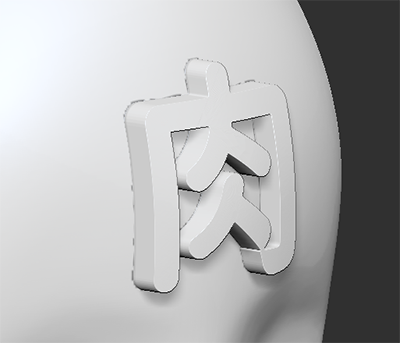

肉文字をMatchMakerブラシで額の形状に沿わせて変形、Gizmo3Dを使って位置を調整し、頭に埋め込みます。
Tool＞Subtool＞Merge＞MergeDownで1Subtoolに
Intersection Masker＞Create Intersection Maskを実行します

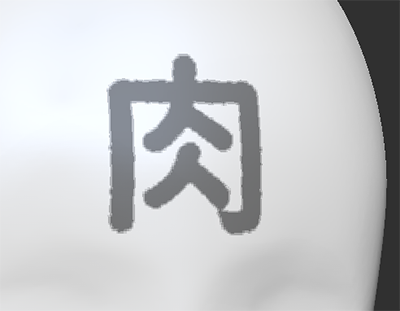

ちょっとわかりにくいですが、マスクが作成されました

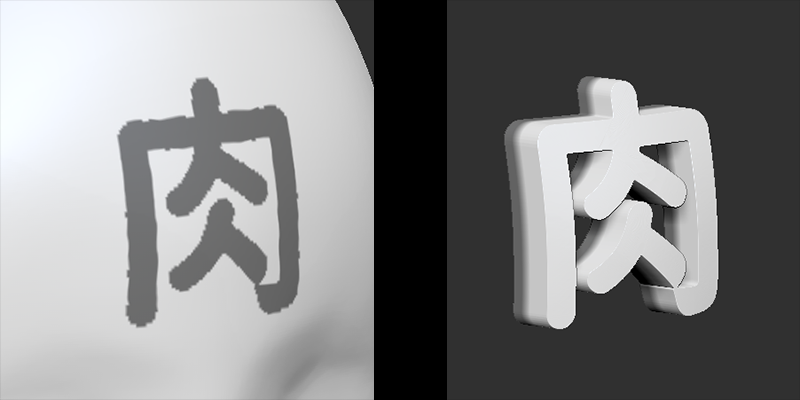

Tool＞Subtool＞Split＞Split To Partsでオブジェクトを分離して確認してみると、頭と文字両方にマスクが適用されていることが確認できます。
頭側のマスクをお好みで調整します。、Tool＞Maskingの設定をいじったり、各種ブラシを使ったり。

Note

マスクを作成したら先にポリペイントを作成するのもおすすめ。

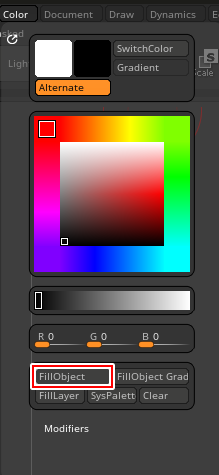

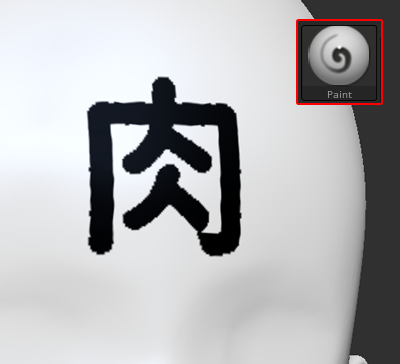

Paintブラシを選択し、Color＞FillObjectでポリペイントを作成しておけば

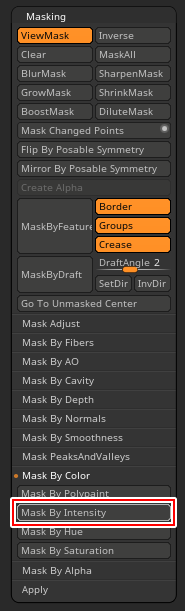

後から、Tool＞Masking＞Mask By Color＞Mask By Intensity等を使ってマスクを復活させることが出来ます。

今回は現段階では特に調整せずに進めます。

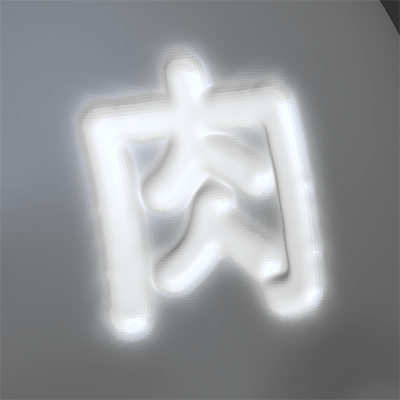

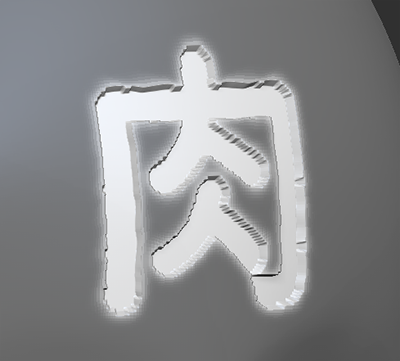

Tool＞Deformation＞Infralteで引っ込めたあと、マスクをぼかし（CTRL＋クリック）、Polishを使ってなだらかにします
■Polish

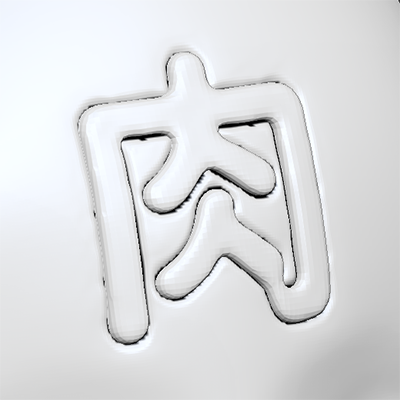

肉の文字も表示。

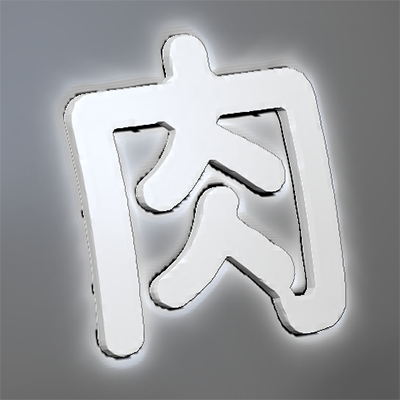

ちょっと文字のエッジが立ちすぎていたのでPolish

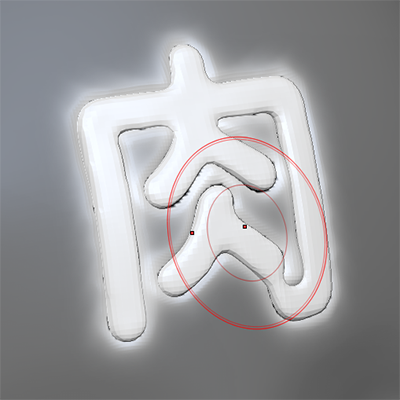

Inflateブラシで頭モデルのめり込み感を調整

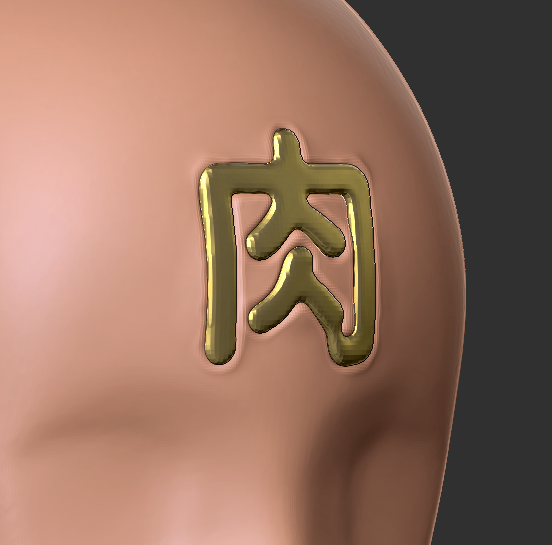

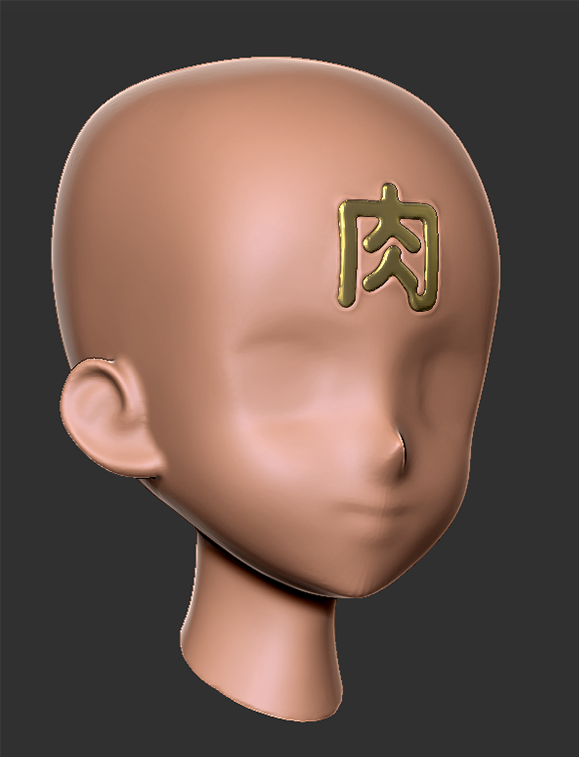

いい感じにめり込み表現が出来ました
