【ZBrush】サブツール・ジオメトリの整列を!Align&Distribute(整列と均等配置)

複数のSubtoolや1Subtool内のジオメトリを、ボタン1つで瞬時に再配置することができるAlign&Distributeのご紹介です。



Subtool又はメッシュを左端、右端、中央、上端、下端に整列、配置範囲内で均等配置させることができます。

  • 各ボタンの特徴は?

という方に向けて。



この記事では

Align&Distributeの概要

をまとめています。



 検証バージョンはZBrush2022。
 タグのZBrush2022にアクセスするとZBrush2022の関連記事が表示されます

参考

Align & Distribute| ZBrush Docs

関連記事SubToolの基本操作

スポンサーリンク

Align&Distribute

Tool> Subtool>Align

Tool> Subtool>Distribute

Align(整列)Distribute(均等配置)は、表示されているメッシュに対して動作します。



  • SoloモードがONになっているか、他のSubtoolが非表示になっている場合、表示されているサブツールを構成する個別のメッシュの整列・均等配置が可能です。
  • 複数またはすべてのSubtoolが表示されている場合は、選択したSubToolに対して整列または均等配置されます。
  • メッシュはスクリーンビュー(実行時のカメラアングル)を基準に整列または均等配置されます。

moco
SubTool内のメッシュに対して整列・再配置を行いたい場合はSoloモード等を使用して、そのサブツールを単独表示する必要があるということですね

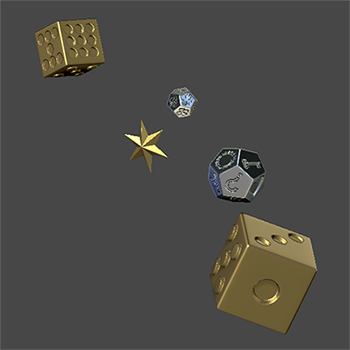

■今回はXMD Tool Boxのリソースで作成したモデルを使っていきます。

Alignの各設定

スクリーンビューから見たメッシュの端を基準に実行されます。

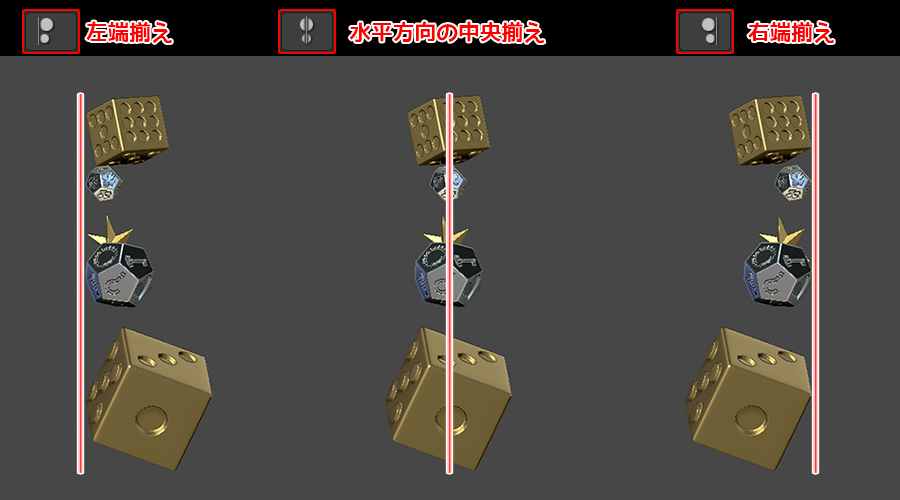

上段:左端揃え・水平方向の中央揃え・右端揃え

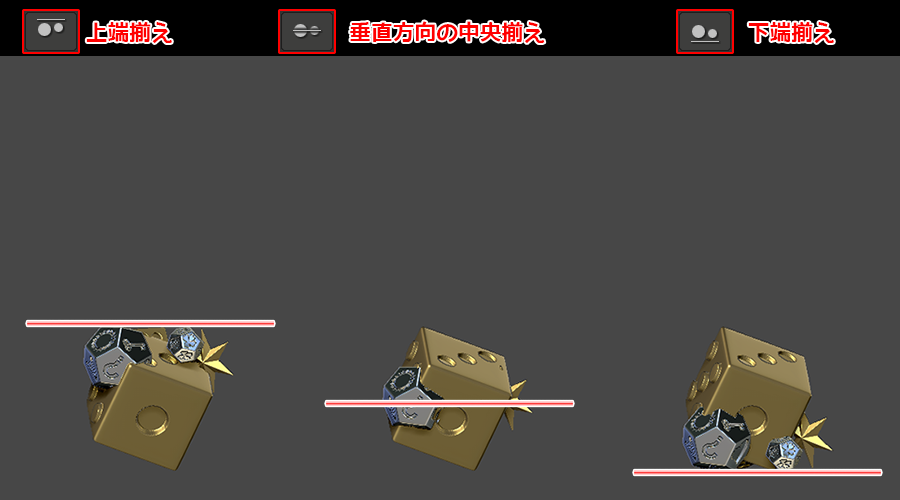

下段:上端揃え・垂直方向の中央揃え・下端揃え

Distributeの各設定

■こちらはわかりやすいように少し横に分散させました

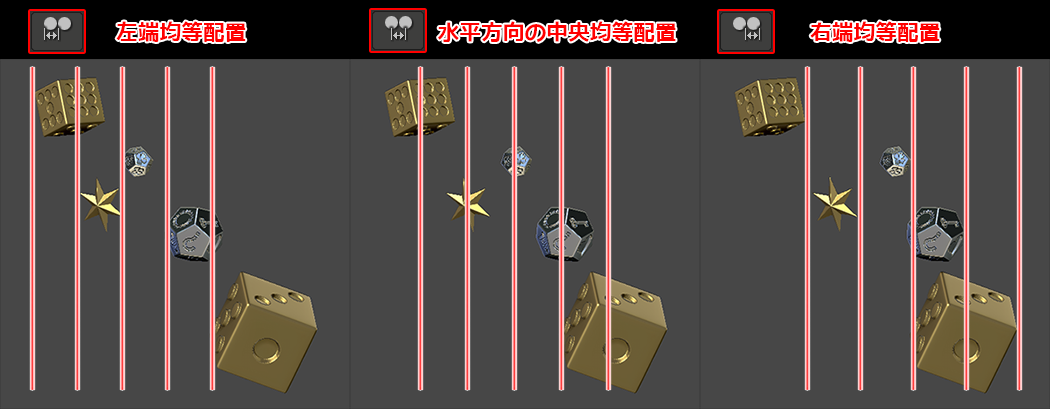

上段:左端均等配置・水平方向の中央均等配置・右端均等配置

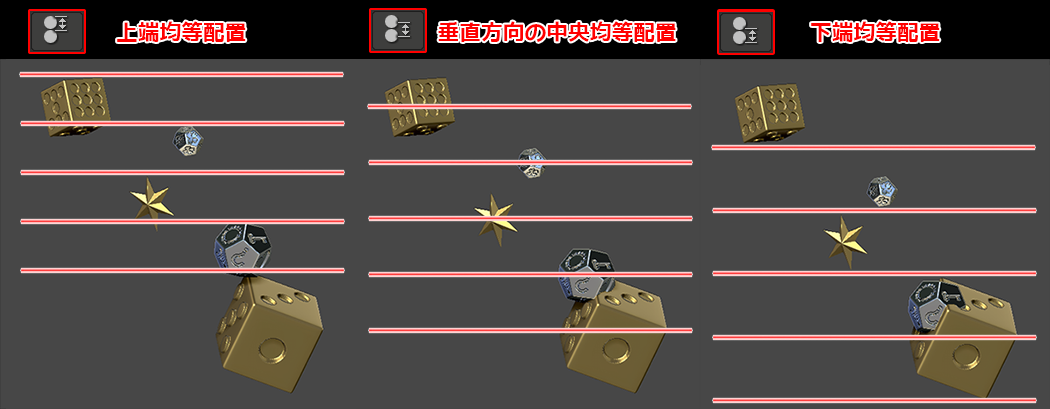

下段:上端均等配置・垂直方向の中央均等配置・下端均等配置

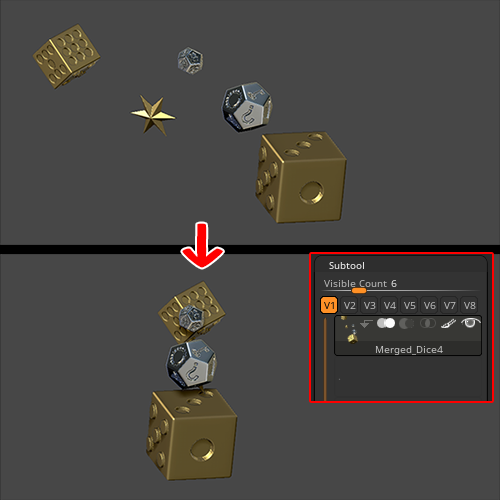

SubTool内のメッシュに対して実行したい場合

SubTool内全体に対して実行したい場合

Solo表示して各機能を行います。

Alignではどのメッシュを基準ということはなく、平均的な位置で端合わせ又は中央合わせが実行されるようです。

関連記事頻繁にSoloモードを利用するならホットキーを有効にしてもいいかもしれません

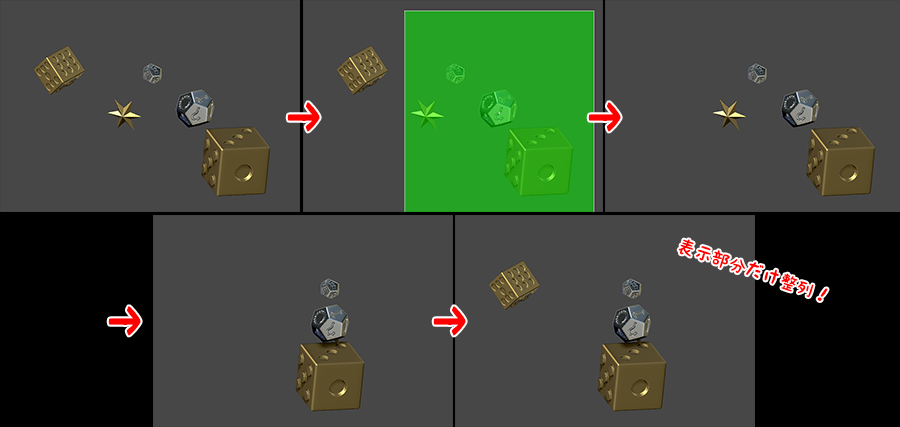

SubTool内一部に対して実行したい場合

整列・均等配列したいメッシュのみ表示して実行します

関連記事表示の基本
