ZBrush-Curve Bridge（カーブブリッジ）ブラシでスカートを作ろう！【メイキング】

2つのカーブの間にポリゴンのブリッジを作成するCurve Bridgeブラシについてご紹介します。



Udemyでのキャラ制作の続きを行っていた所、スカートの作り方で使用されていたこちらのブラシ。

面白かったので、もう少し調べてみました。



この記事では

fa-check-circle-oCurve Bridgeブラシの使い方

fa-check-circle-oCurve Bridgeブラシを使ってスカートを作る工程

fa-check-circle-oスカートを作る参考動画

をまとめています。





参考

Curve Bridge | ZBrush Docs

Curve Bridgeブラシとは

2つのカーブの間にポリゴンのブリッジを作成する機能です。

Curve Frame機能を使用して、メッシュの開口部、PolyGroupやCrease部分にエッジを作成します。

Curve Bridgeブラシの基本的な使い方

スカートを制作する前に、ここでは Demo Headを使用して実際にCurve Bridgeブラシを使ってみます。

手順

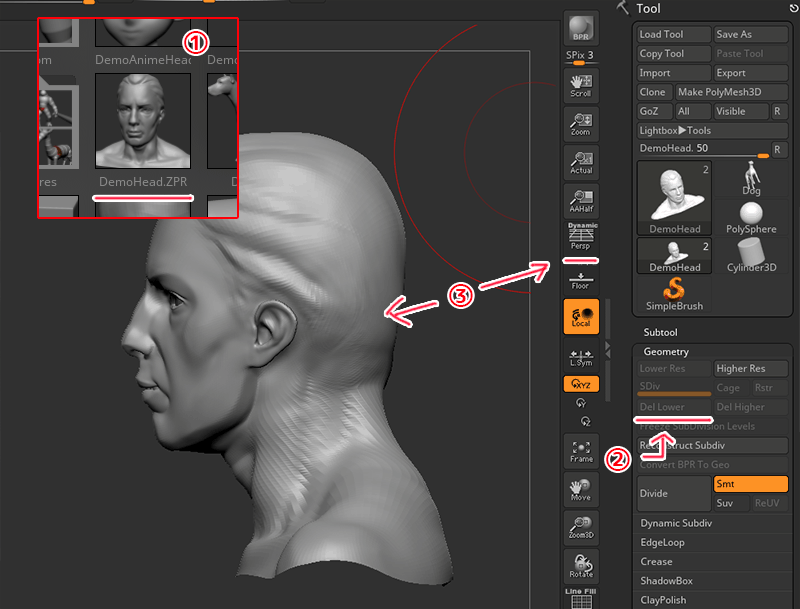

1. LightBox > Tool >Demo Head.ZTLをロードします。
2. Tool >Geometry>Del Lowerでサブディビジョンレベルを削除
3. PerspectiveをOFF（ホットキー：P）にし、SHIFTを押し、スナップさせながら回転。
   モデルを横向きにします。

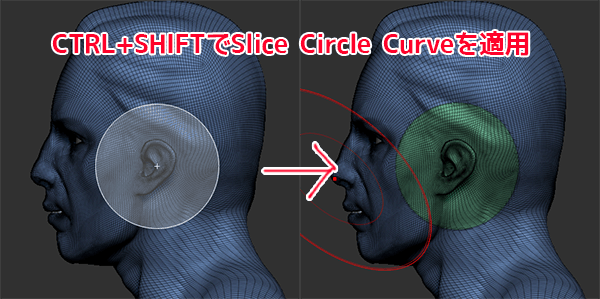

4.  Slice Circle Curveを選択します。


5.  CTRL+Shiftを押すことでSlice Circle Curveが適用可能になるので、その状態で耳の周りを囲います。すると囲った箇所に新たなポリグループが作成されます。


6. CTRL+Shiftを押しながら元のポリグループ（上記青いポリグループ）をクリックすることで、耳周りのポリグループを非表示にします。

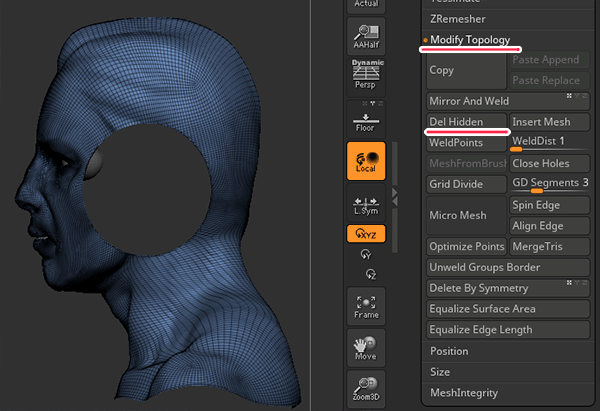

7. Tool > Geometry > Modify TopologyのDelete Hiddenをクリックして、非表示にしたポリグループを削除します。

8. Xキーを押しシンメトリーをOFFにします。
9. Curve Bridgeブラシを選択します。

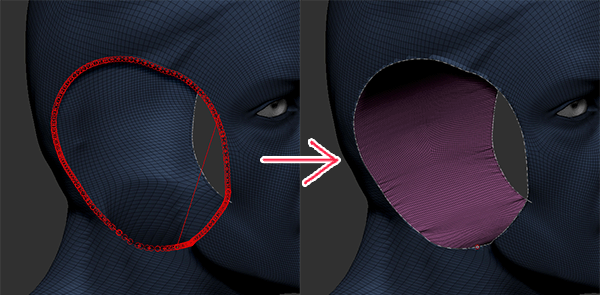

10. 穴の近くでストロークを描き始めます。Shiftキーを押すことで、穴を検知し、穴の周りにカーブを作成します。


11. モデルを回転し、反対の穴にも同じ手法でカーブを描きます。
12. カーソルを放すとすぐに結果が表示され、二つの穴の間にメッシュが張られがつながります。

13. サーフェス上を1度クリックすると、カーブが削除されます。
14. 必要であればマスクを解除し、終了です。

SHIFTで検知できるカーブ

PolyGroup、Crease、メッシュが開いている開口部の境界

Curve Bridgeを使ってスカートを作成する

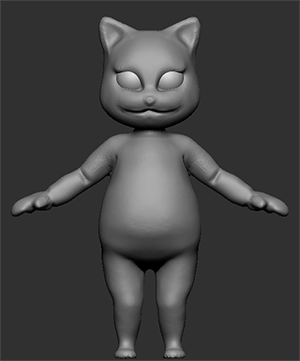

今回は珍しくもオリジナルモデルを使用してやってみました。

大まかな流れ

1. ブリッジに使用するメッシュを２つ用意する（ウェスト側とひだ側）
2. Curve Bridgeブラシでブリッジを作成する
3. 不要なメッシュの削除
4. 形状調整
5. 厚み付け

Step1：ブリッジに使用するメッシュを２つ用意する

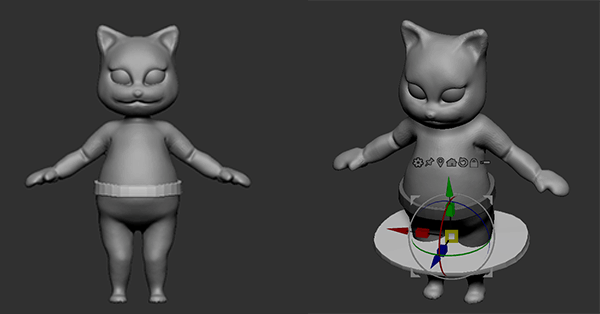

シリンダーをで、カーブ描く用（ブリッジ用）のメッシュを作成します。

Tool＞SubTool＞Appendでも何でも良いので、シリンダーを腰回りに追加し、モデルに合わせて調整します。



その後、Gizmo3Dに切り替えCTRL+移動でシリンダーを複製し、ひだ側のメッシュも作成します。



関連記事

Step2：Curve Bridgeでブリッジを作成

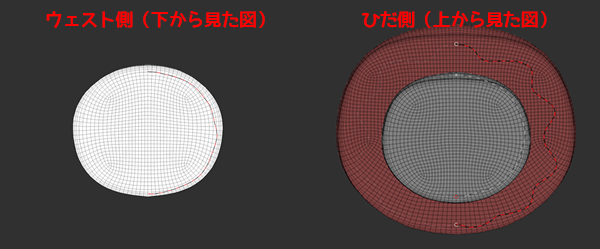

Curve Bridgeブラシを選択しウェスト側、ひだがわ両方にカーブを描きスカート作成します



すぐにメッシュが生成されましたがいくつか問題が発生しました。

【問題発生1】法線がフィリップしてる！？→Flip

何故か分かりませんが、作成されたメッシュが反転していたためTool>Display Properties>Flipにて反転。

腰周りのメッシュのみ表示し、再度Flipして法線を正常な方向に戻しておきます。

Step3：不要なメッシュの削除

ブリッジでスカートが作成できたので、不要になったひだ側のメッシュを削除します。



ひだ側のメッシュを非表示にし、Del Hidden(非表示削除)で削除します。



■具体的な手順

1. CTRL+SHIFTで全体を選択後、腰周りのメッシュとスカート部分を順にクリックし非表示に。そのまま空いているスペースをドラッグして、表示を反転、ひだ側のメッシュを非表示にします。
2. Tool > Geometry > Modify TopologyのDelete Hiddenを押して非表示にしたひだ側のメッシュを削除します。

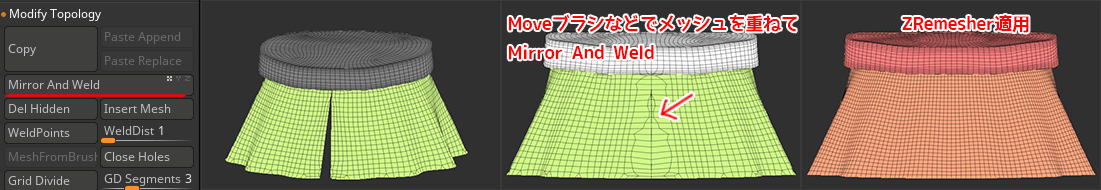

【問題発生2】メッシュに穴が空いている！？→Mirror And Weld

スカートの前方にメッシュの切れ目が発生してしまいました。



そこを修正するために

1. Moveブラシなどで切れ目の部分のメッシュを重ねる
2. Tool > Geometry > Modify TopologyのMirror And Weldで接続。
3. ZRemesherを適用

という流れで修正しました。

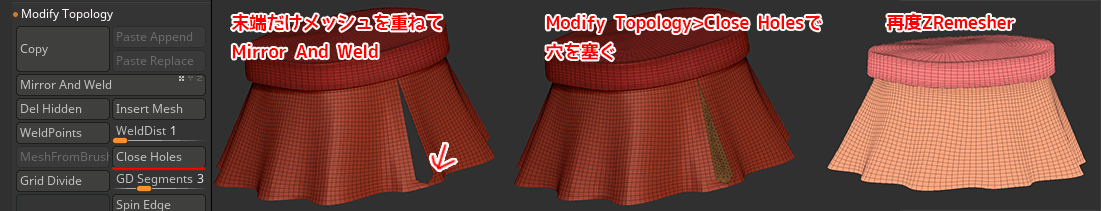

【問題発生3】メッシュに穴が空いている！？→Close Holes

ZRemesher後に後ろもメッシュが切れていることに気づきましたが、今度はメッシュが多かったためかMirror And Weld→ZRemesherでは接合部分に不要なポリゴンが多数発生してしまい上手くできませんでした。



そこで、末端のみMirror And Weldで接合した後、Tool > Geometry > Modify TopologyのClose Holesを使用して穴を塞ぎ、再度ZRemesherをかけました。



Step4：形状の調整

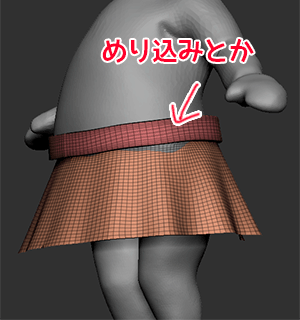

Moveブラシなどを使用し、形状の調整を行います。

念のためにDuplicateでツールを複製して作業しています。

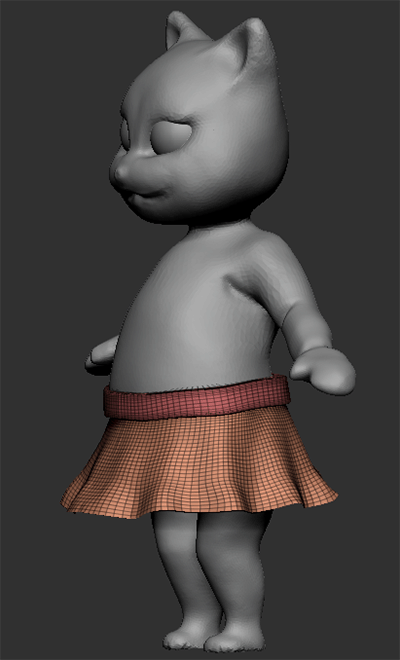

できました。

この状態だと内側のポリゴンがないためスカートに厚みをつけつつ、内側にもポリゴンを作成します。





腰周りのメッシュが邪魔だったので一旦、SubTool>Split>Groups Splitを使用し、SubToolを分けました。

Step5：Zmodelerを使用して布に厚みをつける

Zmodelerのポリゴンアクションを使用し、厚みをつけていきます。



関連記事

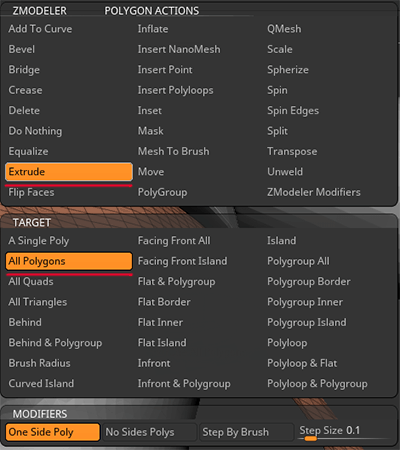

Zmodelerブラシを選択後、ポリゴン上でスペースキーを押し、Zmodelerを起動、Extrudeを選択、ターゲットはAllPolygonsに設定します。



その状態で、サーフェス上をドラッグすると厚みが作成されます。

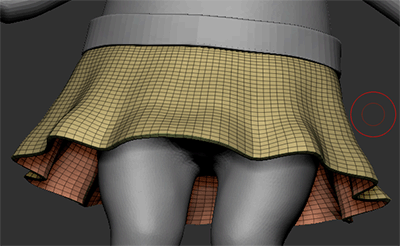

できあがり

Gizmo3Dでポーズをつけたりコネコネして完成です。



関連記事

参考動画

スカートを作成する方法はいくつもあります。



■2つのオブジェクトを利用しスカートを作成。マスクを開口メッシュを作成、その境界からブリッジ用のカーブを作成

■1つのオブジェクトから2つのマスク、ポリグループを作成して、その境界からブリッジ用のカーブを作成

感想

今回は素体モデル作りからやってみました。ドキュメントをまとめるのと、実際制作するのでは全然異なりますね。

面白くて、このネコさんだけで１日分のブログ作業時間が費やされましたｗまた色々問題も発生していい勉強になりました。



ZRemesherはシンメトリの状態で実行すると、ポーズをつけた形状も向かって左の形状をミラーリングすることも初めて知りました。



みなさんポーズを作成する際にはどのように調整しているのか新たに気になる部分も出てきましたね。

もっと簡単な方法が！！

ややこしいことせず、しかも均等なヒダを作成できるTipsをアップして下さってる方がおりました。

衣装は最初ローポリから作ることが多いです(・∀・)

スカートの簡単な作り方的なものを紹介したいと思います！

画像のところまで来たら後は、厚みをつけて、
ポリゴン数を上げつつディティールを詰めていきます(｀・ω・´)！！ pic.twitter.com/XTBbUozRAL

— モワノー (@moineau_s) 2018年6月12日

ありがたいですね。
