ZBrush-FBX入出力プラグイン!FBX ExportImportの使い方と各設定

FBXファイル形式のエクスポートとインポートをするための標準搭載のプラグインFBX ExportImportの使い方と各設定のご紹介。



FBXはAutodeskによって開発されたフォーマットであり、多くの3Dソフトやゲームエンジンで一般的に使用されています。FBXはアニメーション、さまざまなカメラ、3Dメッシュを含めることができます。



ドキュメントやたら多くてよくわからない

という方に向けて。



この記事では

FBX ExportImportの概要

FBX ExportImportのエクスポート・インポート方法

FBX ExportImportの各設定

をまとめています。

この記事がおすすめな人
  • ZBrushから他のツールにモデルデータを出力したい人
  • 他のツールからZBrushにSubToolを分けてインポートしたい人
 検証に使用したバージョンはZBrush2021.7

参考

FBX ExportImport| ZBrush Docs

関連記事カメラを出力したい場合はこちら

コンテンツ

スポンサーリンク

FBX ExportImportの概要

ZPlugin>FBX ExportImport



標準搭載のため個別インストールは不要です。何か問題があった場合はZBrush自体を再インストールしてください。

ZBrushからのエクスポートでサポートされている機能

  • 選択、表示されているSubTool又は全てのSubToolのエクスポート。
  • テクスチャ、ディスプレイスメントマップ、ノーマルマップ
  • ポリペイント(頂点カラーとして出力)
  • ポリグループ
  • 法線情報(ハード、ソフト)
  • エクスポート時のメッシュの三角形分割。
  • Blendshapesとしてエクスポートされた3Dレイヤー。

    ZBrushへのインポートでサポートされている機能

    • 別々のメッシュをSubToolsとして取り込むことができます。
    • テクスチャ、ディスプレイスメントマップ、ノーマルマップの読み込みと割り当て
    • 頂点カラー情報のPolyPaintとしてのインポート
    • ポリグループの作成
    • ブレンドシェイプをパーセンテージでメッシュ変形に適用

    FBXの対応バージョン

    1. FBX 2009~2020
    2. バイナリまたはアスキーファイル

    テクスチャの対応形式

    • TGA
    • PSD
    • PNG
    • BMP
    • TIF
    • JPG

      FBXエクスポートの手順

      上から順に設定していきます

      1. 出力する情報を選択
      2. FBXのバージョンを選択
      3. ファイルの形式を選択
      4. (3Dレイヤーがあった場合)ブレンドシェイプ化するか否か
      5. メッシュを三角メッシュにするか否か
      6. 軸の選択
      7. 法線情報の選択
      8. マップを埋め込むか否か
      9. ファイル形式の選択
      10. ポリペイントの出力するか否か
      11. エクスポート

      1.出力するモデルを選択します。

      • Select:選択したSubTool
      • Visible:表示しているSubTool
      • ALL:全てのSubTool

      2.FBXのバージョンを選択します。

      FBX2018をクリックすることでFBX 2009~2020のバージョンが選択できます。

      3.ファイルの形式を選択します。

      ・bin:バイナリ
      ・ascii:アスキー

      一般的には、バイナリ(デフォルト)が最適で、ファイルサイズも小さくなります。2010年以前のasciiフォーマットでは、マップを埋め込むことができませんのでご注意下さい

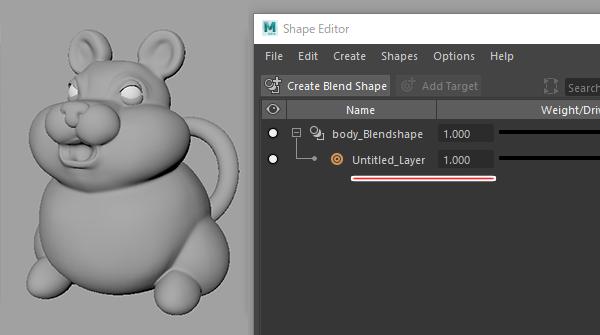

      4.3Dレイヤーのブレンドシェイプ化するか否か選択

      LayerオプションのON/OFFを選択します。

      モデルに3Dレイヤーがあり、それらをブレンドシェイプとして含めたい場合は、LayerオプションをONにします。



      レイヤーの名前がブレンドシェイプの名前として使用され、強度の値が引き継がれます。

      5.メッシュを三角メッシュにするか否か

      TrisオプションのON/OFFを選択します。

      メッシュを三角ポリゴンとしてエクスポートしたい場合は、Trisオプションをオンにします。このオプションをオンにすると、各四角形が2つの三角錐に分割されます。このオプションをオフにすると、四角形のポリゴン部分は維持されます。

      6.軸の選択

      MayaYUpをクリックすることで出力する軸を選択できます。
      迷ったらMayaYUp。対応しているのは以下

      ・MayaYUp
      ・MayaZUP
      ・3dsmax
      ・Marmoset Toolbag
      ・Unity
      ・Motion Builder
      ・OpenGL
      ・DirectX
      ・LightWave

      7.出力する法線情報の選択

      一般的には、Smoothed Normals(スムージングされた法線)がお勧めです。スムージングは法線に基づいて自動的に計算されます。
      ・スムーズ法線の場合は SNormal オプションをオン
      ・ハード法線の場合はオフにします。

      8.FBX ファイルにマップを埋め込むかどうかを選択

      埋め込まれたマップは1つのFBXファイルの一部として含まれますが、埋め込まれていないマップは同じ場所に別々のファイルとして保存されます。

      名前は、サブツール名の後にサフィックスを付けたものになります



      • テクスチャ(拡散)マップは_TXTR
      • ノーマルマップは_NM
      • ディスプレイスメントマップは_DMとなります。

      9.ファイル形式を選択します。

      TGAをクリックすることでテクスチャとノーマルマップのファイル形式を選択できます。

      その横の16bitをクリックするとディスプレイスメントマップの8bitと16bitを選択できます。

      10.ポリペイントを出力するか否か

      PolyPaintをエクスポートする場合は、ColorizeボタンをONに。

      サブツールリストで絵筆のアイコンを Shift+クリックすることで、すべてのサブツールですぐにオンにすることができます。

      11.エクスポート

      Exportボタンを押して、モデルをエクスポートします。

      FBXインポートの手順

      1. Importボタンを押して、インポートするファイルを選択します。
        インポートされたファイルは、Toolパレットに新しいZToolを作成します。Editモードのモデルがあった場合は、キャンバス上で新しいZToolと入れ替わります。
      2. インポート中、プラグインが自動的にマップ画像を見つけられない場合は、マップファイルを選択するように求められることがあります。これらは、関連するSubToolに割り当てられます。
      3. 埋め込みマップは、読み込み時に別のフォルダに展開されます。このフォルダは、インポートするFBXと同じ名前で、拡張子が「.fbm」となります。

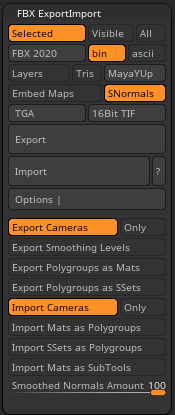

      FBX ExportImportの各設定

      ZPlugin>FBX ExportImport

      Selected/Visible/ All

      どのモデルをエクスポートするか選択します。



      • Select:現在選択されているSubToolのみエクスポート
      • Visible:表示しているSubToolのみエクスポート
      • ALL:全てのSubToolエクスポート

      FBX 2018

      FBXバージョンを選択設定します。

      FBX2018をクリックすることでFBX 2009~2020のバージョンが選択できます。

      bin (Binary)/ ascii

      bin(デフォルト)とasciiの切り替えます。



      通常はbin(バイナリ)形式が最適で、ファイルサイズも小さくなります。

      Layers

      3Dレイヤーをブレンドシェイプとして書き出すことができます。

      関連記事3DLayer

      Tris

      ONにするとメッシュを三角ポリゴンとしてエクスポートします。

      ポリゴンの四角形の部分を維持したい場合はOFFのままにします。

      MayaYUp(軸の基準の選択)

      軸システムを選択します。

      迷ったときはMayaYUp

      ・MayaYUp
      ・MayaZUP
      ・3dsmax
      ・Marmoset Toolbag
      ・Unity
      ・Motion Builder
      ・OpenGL
      ・DirectX
      ・LightWave

      Embed Maps

      FBX ファイルにマップを埋め込みます。

      このモードをOFFにすると、すべてのマップは別のファイルとしてFBXファイルと同じ場所にエクスポートされます。

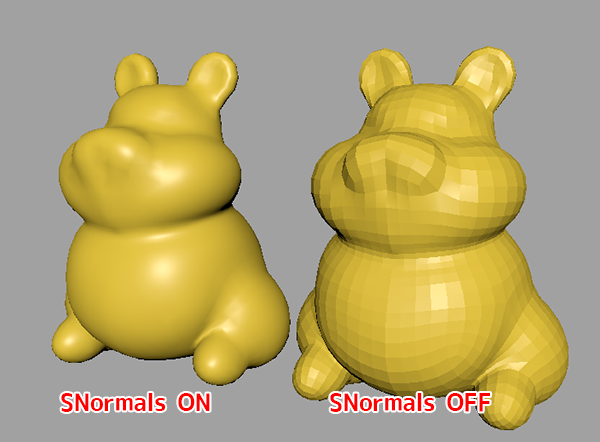

      SNormals (Smooth Normals)

      ONにすると、スムージングされた法線がエクスポートされます。

      これをOFFにすると、ハードな法線がエクスポートされます。

      スムージングは自動的に計算されます。

      TGA (テクスチャ・ノーマルマップ画像形式選択)

      テクスチャとノーマルマップに使用する8ビット画像フォーマットを選択することができます。

      • TGA
      • PSD
      • PNG
      • BMP
      • TIF
      • JPG low
      • JPG med
      • JPG high

      16Bit TIF(ディスプレイスメントマップ画像形式選択)

      ディスプレイスメントマップの16ビット画像フォーマットを選択できます。

      • TIF
      • PSD

      Export

      モデルを FBX ファイルとしてエクスポートします

      Import

      FBXファイルをZBrushにインポートします。

      ファイルダイアログでファイルを選択します。Toolパレットに新しいZtoolが作成されます。

      ?

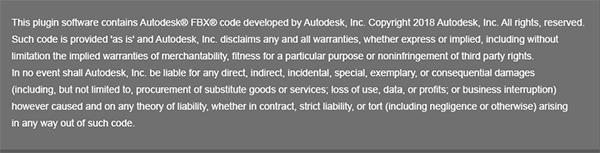

      Autodesk FBX のライセンス情報が表示されます。

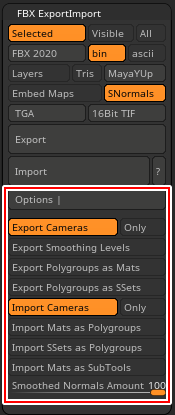

      Options

      FBXプラグインのオプションが選択できます。

      Export Cameras

      カメラ設定をエクスポート

      Only

      カメラのみエクスポートします

      Export Smoothing Levels

      スムーズメッシュプレビューと共にエクスポートします

      ■Mayaに読み込んだ際の違い

      Export Polygroups as Mats

      ポリグループをマテリアルとしてエクスポート。



      ポリグループをFBXファイルの異なるマテリアルとしてエクスポートします。マテリアルの色は、ZBrushのポリグループの色と同じになります。

      Export Polygroups as SSets

      ポリグループをSSetとしてエクスポート

      ポリグループを選択セットとしてエクスポートします。

      Import Mats as Polygroups

      ポリグループとしてマテリアルをインポート
      マテリアルをポリグループとしてインポートします。



      Import SSets as Polygroups

      選択セットをポリグループとしてインポートします。



      Import Mats as SubTools

      マテリアルを個別のサブツールとしてインポートします。

      これは、fbxファイルにマテリアルごとにテクスチャマップが割り当てられている場合に便利で、モデルがZBrushで正しく表示されるようになります。

      Smoothed Normals Amount

      スムース化したノーマルのスムース量を設定します

      -100でスムースが最大です。

      Mayaライクなプラグイン

      SubStancePainterとの連携ついでに調べてみたこちらのプラグイン。

      ブレンドシェイプに対応している等Mayaと親和性が高そうですね
