ZBrushからSubstance3Dpainterへの基本的なワークフロー

ZBrushからSubstance3DPainterへデータを送る際の基本的なワークフローについてご紹介です。ノーマルマップ出力を前提としたローポリ、ハイポリを使用するフローです。



• ZBrushからモデルをエクスポートする際にやっておくべきことは何だろうか？？
• 実際の手順は？

と調べ、試してみたメモです。



この記事では

fa-check-circle-oワークフロー

fa-check-circle-o参考動画

をまとめています。
今回細かな設定についての解説はしておりません。一連の流れを知るきっかけになれば幸いです。





関連記事Substance3DPainterの基本的なワークフロー

ZBrushからSubstance3Dpainterへモデルエクスポートするワークフロー

大まかなワークフローはこちら。Substance3DPainterは便宜上以下「Pt」とします。

1. 【ZBrush】Ptでマスキングするためのポリペイント
2. 【ZBrush】SubToolのグループ化
3. 【ZBrush】UV作成する
4. 【ZBrush】SubToolの名前を整理します
5. 【ZBrush】FBXのエクスポート
6. 【Pt】FBXインポート
7. 【Pt】テクスチャマップをベイク
8. 【Pt】ポリペイント(頂点カラー)を使用してのテクスチャ



今回用意したのは以前作った樽。ハイポリゴンのモデルとローポリゴンのモデルを用意しました。

今回は２データ用意したわけでなく、Sdiv前と後のデータを使いました。



とはいえFBX出力時に、ハイポリがエラーを吐いたのでデシメーションマスターを使ってポリゴン削減をいました。結果的に２データ用意したようなものですね。



Pt上ではモデルの回転や移動などは出来ないため、事前に配置や向きを確認してください。

関連記事樽のメイキング

関連記事ディテールの転写を行いSdivのフローにしました

1.【ZBrush】Ptでマスキングするためのポリペイント

モデルにPolyPaintを適用していきます。



これを行うことでPtでIDマップを使用しての塗り分けを行うのが簡単に出来るようになります。



関連記事ポリグループを使用すると塗り分けに便利です

2.【ZBrush】SubToolのグループ化

１テクスチャに収めたいオブジェクト単位でSubToolにまとめていきます。



• PtでSubToolごとに個別のテクスチャを作成するため
• ハイポリゴンのモデルとローポリゴンのモデル両方で行います。

3.【ZBrush】ZbrushでUV作成する

UVmasterやGoz等使用してUVを作成します





PtでもUV自動生成が出来なくは無いですが編集の都合上、UV展開してから持って行った方が良いようです。

関連記事UVmaster

4.【ZBrush】SubToolの名前を整理

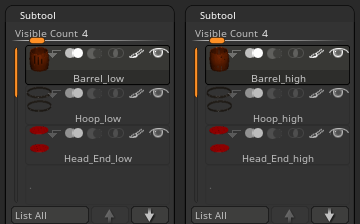

ローポリ、ハイポリ各SubToolのそれぞれ末尾に「_low」「_high」と名前をつけます

Ptでベイク時に名前を参照する機能(ByMeshName)があるため、各オブジェクトのそれぞれ末尾に「_low」「_high」と命名わけを行います。



• 「_low」「_high」はデフォルトの設定。Pt側の設定次第で変更可能です。
• 今回、同一モデルを使用するため出力直前に名前を変更して出力しています

関連記事オブジェクトの命名わけの重要性

5.【ZBrush】FBXのエクスポート

FBX Export/Importを使用してハイポリゴンのモデルとローポリゴンのモデル両方をFBX出力します。



• 複数のサブツールがある場合は、visibleまたはAll
• sNormalsはON。ただしローポリ的な表現を求める場合はその限りではありません。
• ハイポリモデルの出力が上手くいかない場合はデシメーションマスターを使ってポリゴン削減してから出力するのがおすすめです



関連記事FBX Export/Importの使い方と各設定

関連記事デシメーションマスター

6.【Pt】FBXのインポート

最初にローポリモデルをインポートします。

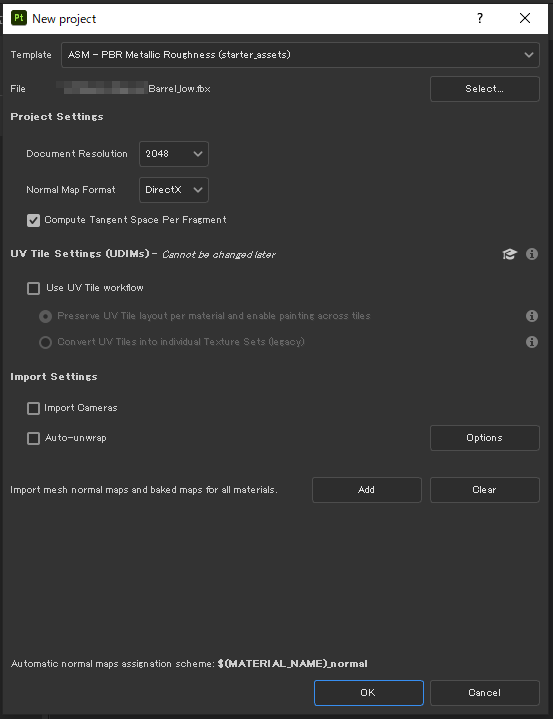

Ptを開いてFile>Newから新規プロジェクトを作成し、FileでローポリのFBXを選択します。

必要に応じて各設定を変更してください（半透明のオブジェクトが場合はTemplateをMetallic Roughness Alpha-Blendにするなど）

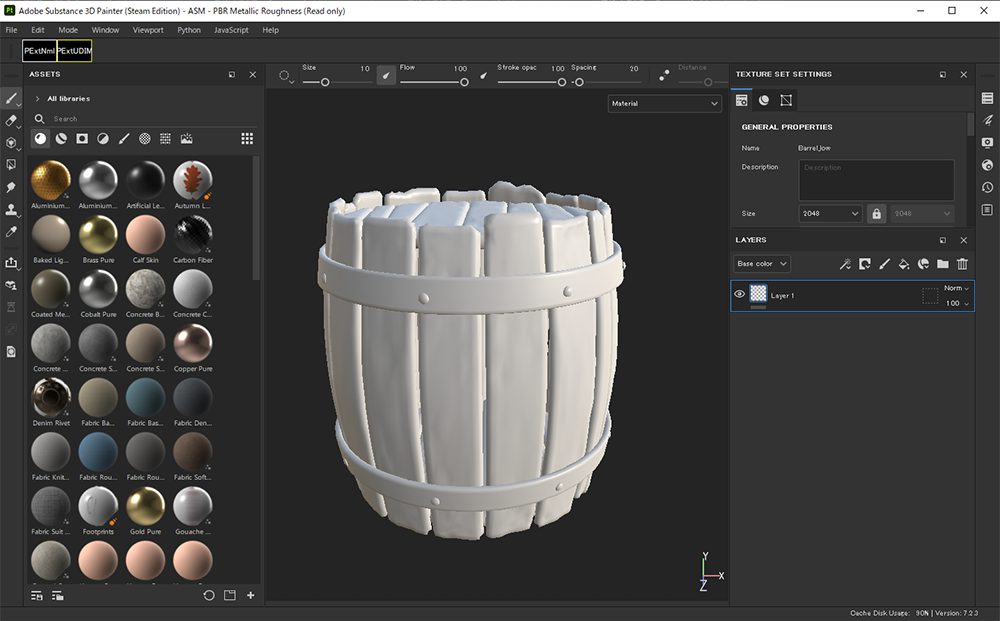

■読み込まれました



関連記事新規プロジェクトの各設定（2019時の）

7.【Pt】テクスチャマップのベイク

ハイポリモデルを使って、マップをベイクします



1. Texture set listからBake Mesh Mapsを選択します。

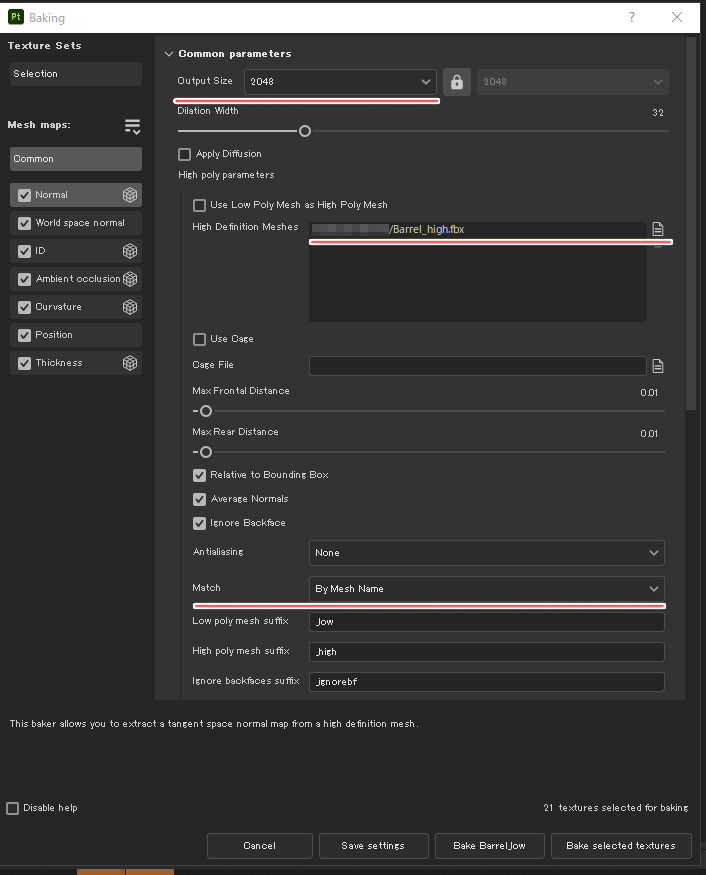

2. ハイポリメッシュを指定し、以下のように設定します。Outputサイズやベイクしたいマップ等必要に応じて変更してください。■今回はOutput Sizeを変更し、MatchをBy MeshNameに変更しました

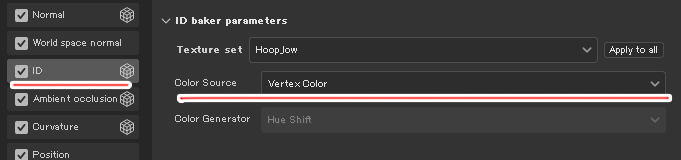

   ■IDに移動しColor SourceをVertex Colorにしました

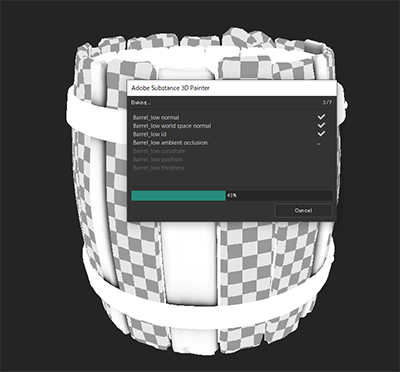

3. Bake selected textureを押してベイクします

4. ベイクされました。ノーマルマップスゴイ


関連記事Texture set list

8.【Pt】ポリペイント(頂点カラー)を使用してのテクスチャ

Add mask with color Selectionを使ってマスクを作成します

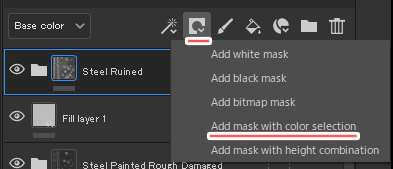

1. LayersビューでAdd Maskボタンをクリックし、「Add Mask with Color Selection」を選択します。

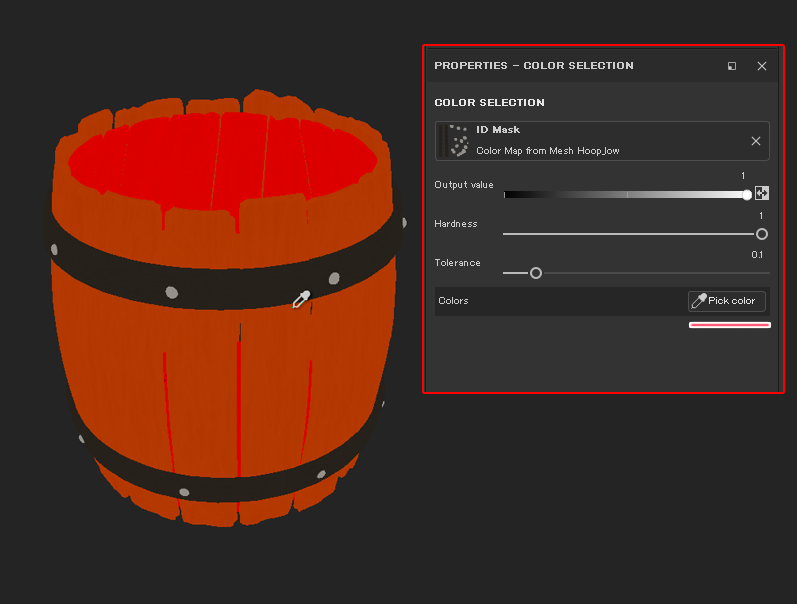

2. Add Mask with Color Selectionが選択された状態で、Properties>Color Selection> Pick Colorボタンを押します。モデルの色がZbrushで設定した色に変わります。ここから好きな色をクリックすると、それに応じてマスクされます。

3. 後はSubstancepainterでペイントしていきます。

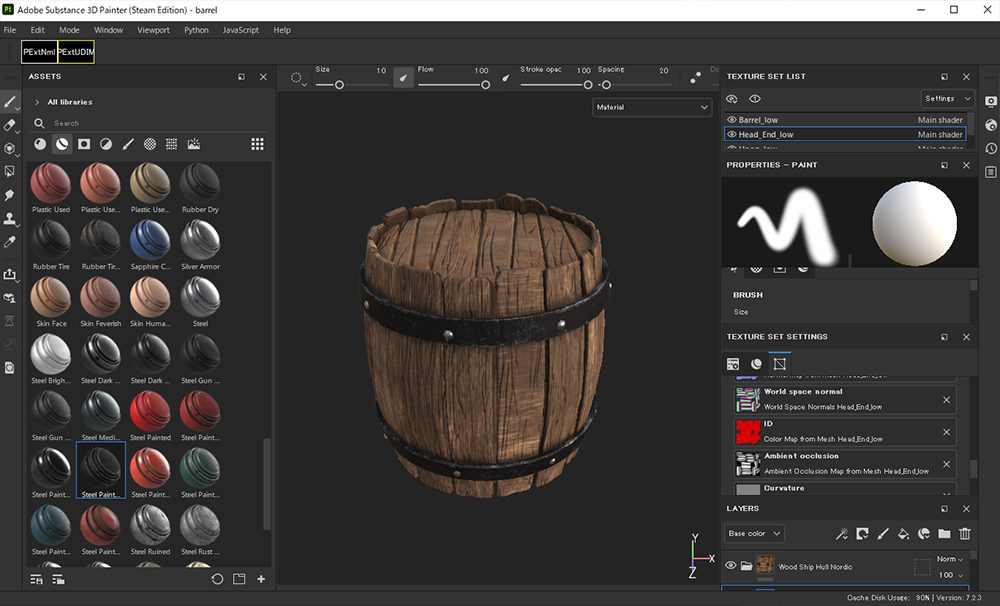

   既存のマテリアルそのまま適用しただけですが、ちゃんとZBrushで設定した箇所のマスキングはできました。

Substance3DpainterのテクスチャリングはHigaCGチャンネルさんあたりで学んでいきましょう

Substance3Dpainterへモデルエクスポートするためのメモ

1. 適切なUVを作成する。
2. UVシェルをマテリアルごとに作成する
   PtではUVシェルを利用したマスキングも出来るため効率的
3. UVシェルを重ねない。
4. 頂点カラーを設定する(ポリペイント)
5. ローポリ、ハイポリを用意する
6. FBXを使用する
   OBJでも可能ではあるが内包される情報量がFBXの方が格段に多い
7. 各部位に命名をしっかりつける。
   ローポリなら末尾に「_low」ハイポリなら「_high」と命名わけをする。

8. テクスチャごとに１オブジェクト。
   複数のパーツが１UVを使用することも可能ではある。

ポイントはUVとカラー情報

ZBrush➡Ptにデータを送るためには

• ローポリハイポリを用意する(※ノーマルマップを必要とする場合)
• Substance3DpainterのIDカラーマスキングするための、カラー情報が必要である

という２点がポイントのようです。

今回はポリペイントでの塗分けを行いましたが、調べてみると

• ZBrushでポリグループを作成、ポリグループをテクスチャ化、IDマップとして出力、PTでZBrushで作成したIDマップを読み込む

という手法もあるようです。

参考

■フロー

■ZBrushでポリグループを作成、ポリグループをテクスチャ化、IDマップとして出力

■ベイク
