【ZBrush】Snapshot3D（スナップショット3D）の使い方とSpotLightでのアルファ編集のあれこれ

アルファを使ってモデルを構築するSnapshot3Dの使い方をご紹介します。



どうやって使うの？その手順は？

厚みをつけてメッシュを作成するにはどうしたら？

という方に向けて



この記事では

fa-check-circle-oSnapshot3Dの特徴と使い方

fa-check-circle-oSnapshot3Dで使用するアルファの編集方法

をまとめています。



アルファなんて持ってなくても大丈夫！ZBrush2019には標準でアルファのセットがLightBoxに用意されているので直ぐに遊べます！



参考

Snapshot3D | ZBrush Docs



関連記事

Snapshot3Dが搭載されているSpotLight v2.0についてはこちら

Snapshot3Dの特徴

• Snapshot3DはSpotLightの1機能

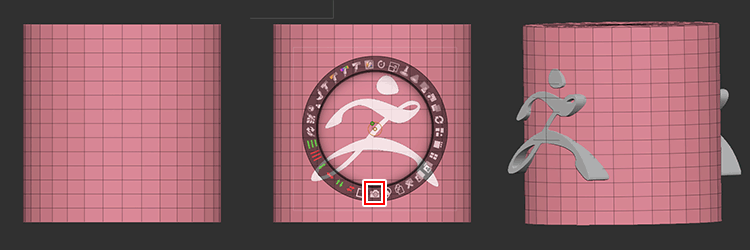

• Snapshot3Dはアルファ情報を使って3Dモデルを押し出す。
• 押し出されたモデルは新しいSubToolとして生成される。
• アルファはSpotLightの機能によって編集可能。
• Union機能でALTを押しながら生成するとSubtractive（減算）フラグ付きSubToolを生成。
• LiveBoolean機能を利用してリアルタイムでモデルの編集も可能
• 生成されるSubToolの深さ（または長さ）は現在選択されているSubToolのサイズに基づく。
• 向きは、現在の画面作業平面に基づく。



Snapshot3Dを使用して新しいモデルを作成する前に、現在アクティブなSubToolとカメラの位置の両方を考慮することが重要です。



もちろん、形状は後で3D Gizmo、TransPose、その他のZBrush機能を使っていつでも修正できます。



関連記事

Snapshot3Dで使用するアルファについて

Snapshot3Dを使用してメッシュを生成するには、アルファ（ブラシで使用されているグレースケールイメージ）をSpotLightにロードして作業する必要があります。



どのアルファ画像でも機能しますが、Snapshot3Dでは3Dモデルを生成するときに純粋な白のピクセルのみが考慮され、グレーと黒のピクセルはすべて無視されます。

Snapshot3Dのワークフロー

SnapShot3Dでメッシュを生成するための基本的なワークフローは

1. PolyMesh3Dの素材を用意する（※この素材の厚みによってSnapShot3Dの厚みが決定される）
2. SpotLightでアルファを選択し、SnapShot3Dのボタンを押す
3. SubToolにメッシュが生成される

と非常にシンプルなものです。

実際にやってみましょう。

1. PolyMesh 3D（スターなど）を読み込みEditモードにします。
2. Live Booleanを有効に、DrawパレットでカメラのPerspectiveを無効にすることを強くお勧めします。※これらは任意の設定ですがぜひやっておいてください。

3. Alphaパレットでアルファを選択するか、インポートします。今回はAlpha10の星形のアルファを利用します。

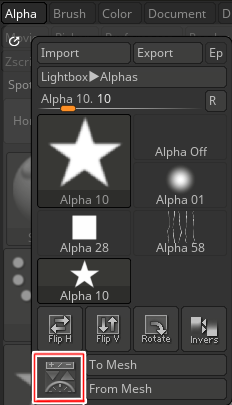

4.  Alpha > Add to SpotLightをクリックします。

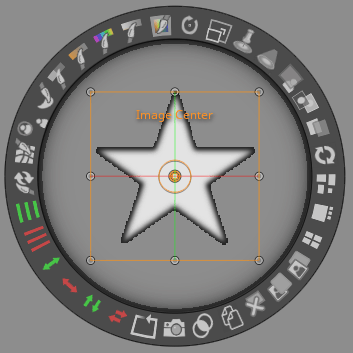

5. アルファはSpotLightに読み込まれ、Editモードに変わりました。

   　アルファの周りの黒いエッジは、アルファが低解像度によるもの（Alpha10は128×128）。512×512の解像度を持つアルファであればはっきりしたエッジになるでしょう
6. 必要に応じてSpotLightでアルファ画像を編集します。
7. SnapShot3Dアイコンををクリックし、3Dモデルを生成します。
   　SnapShot3Dを押す前に、アルファを選択しておく必要があります。
8. SnapShot3Dを押した時点でアクティブだった、SubTool（今回はPolyMesh 3Dの星形）と同じ厚みで生成されました。
9. 必要に応じで3～7を繰り返します。
10. Zキーを押してSpotLightダイヤルを非表示にするか、Shift + Zを押してSpotLightを終了します。

【演習】Snapshot3Dでシンプルな形状づくり

実際にアルファからモデルを作成、減算をおこなってみます。

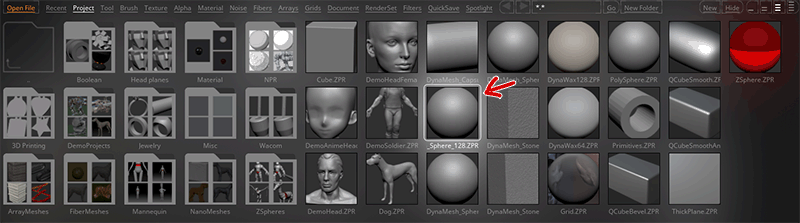

1. LightBoxからDynaMesh_Sphere_128を読み込む。

2. SHIFTを押しながら回転させ、Frontビューに。PerspectiveをOFF、LiveBooleanモードをONに。

3. 現在のSubToolの目のマークをOFFして新しいSubToolが生成されたときには非表示になるようにしておきます。

   　SubToolの特性上、選択しているSubToolはアイコンのON/OFF関係なく表示されます




   【ZBrush】Subtoolの表示と非表示。ビューポート上でSubtoolを選択する方法と一覧表示

   2018.2.6

   ここではSubToolの表示と非表示の基本とビューポート上でSubToolの選択・一覧表示をする方法をご紹介します。 ZBrushの操作で必須であろうSubToolの表示について。 目のアイコンを非表示にしてるのに表示される？？ SubToolをいちいちリストから探し出して選択するのめんどくさい！...
4. 今回はSpotLightのプリセットを使用します。

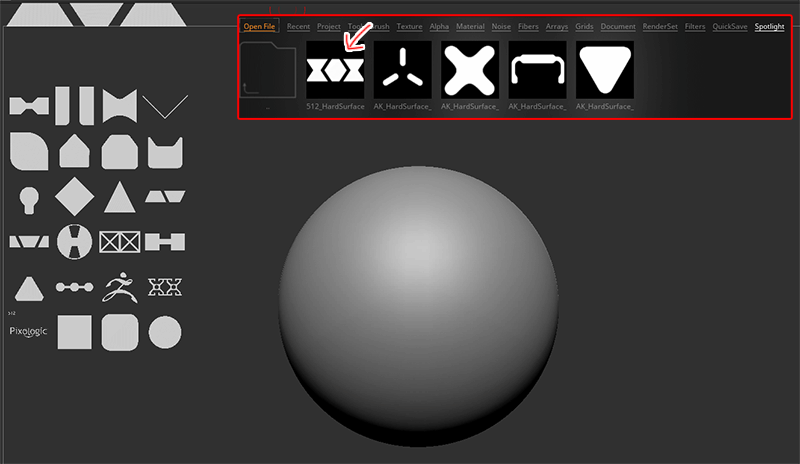

   LightBon>SpotLight>512_hardSurface_SpotLight .zsl　というファイルをダブルクリックすると、画面の左側にアルファの一覧が表示されます。


5. Zキーを押すかTransform> Edit SpotLightでSpotLightを有効にします。

   Edit SpotLightでSpotLightを呼び出した段階で、初めてアルファ群を選択できる状態になります。
6. アルファを適当な位置に移動します。
7. アルファが選択された状態でSpotLightのSnapShot3Dを実行します。
   これによって生成されたモデルは新規SubToolに生成されるため、表示をOFFにしていたSphereは非表示になります。

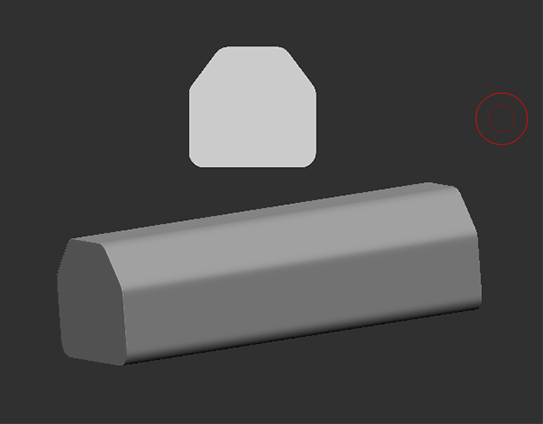

8. 生成したモデルを確認したい場合には、Zキーを押してダイヤルを非表示にして回転させます。（使用したアルファも非表示にしたい場合はSHIFT+Z）

   生成されたモデルのDepthはもとのTool（今回はSphere）と全く同じです。
9. 元のFrontビューに回転し、もう一度Zキー。SpotLightEditモードに入ります。

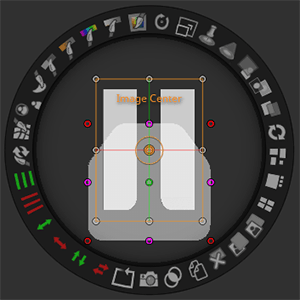

10. 別のアルファを選択して、生成したモデルの上に配置します。必要に応じでスケールや回転などの編集をしてください。

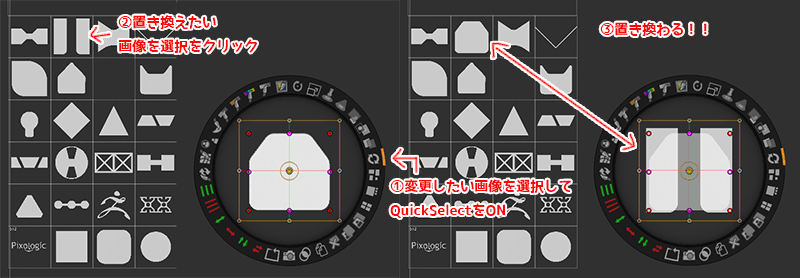

    　QuickSelectが便利！
    選択したアルファを別のアルファに置き換えるQuickSelectにも注目です。
    適当にごちょごちょ

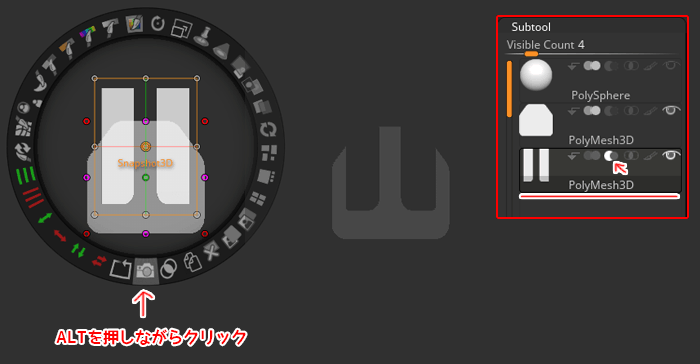

11. ALTキーを押しながらSnapShot3Dを押します。
    先ほどと同じように新しいSubToolが作成されますが、今回はネガティブメッシュとして生成されます。
    このSubToolのブーリアンのアイコンについてはLiveBooleanを調べた際にまとめてありますので、そちらでご確認ください。関連記事



    【ZBrush】LiveBoolean(ライブブーリアン)の使い方と注意事項！リアルタイムでブーリアン結果を確認

    2018.5.28

    ZBrushには、DynaMeshやRemesh Allなどを使用したブーリアン機能があります。 ここではSubToolを使用したブーリアンの結果をリアルタイムに表示してくれるLive Booleanについて調べてみました。 ZBrush4R8で追加された機能ですが、この記事を検証した現バージョンは...
12. Zキーを押してSpotLightEditモードを終了します。Gizmo3D等を使って編集可能ですが、表示されている結果がLiveBooleanによるものであることを忘れないでください。
    ベースとネガティブメッシュ両方を編集する必要があります



【演習】Snapshot3Dでアルファ画像を編集

いくつかのアルファを組み合わせて、複雑な形状を作ってみます。



上記【演習】Snapshot3Dでシンプルな形状づくりの1～4は事前に設定しておいてください。

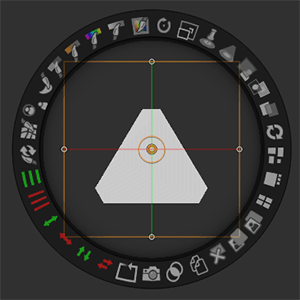

1. １つ目のアルファを選択します。

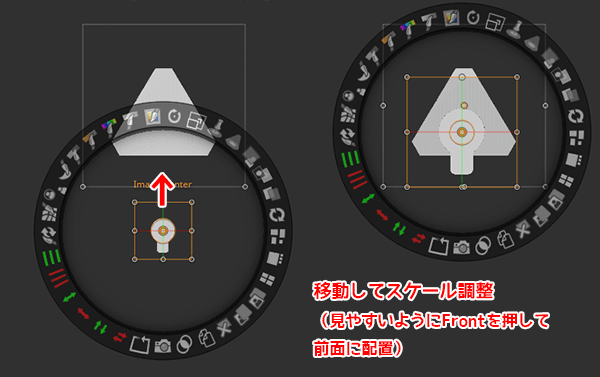

2. 2番目のアルファを選択して、1番目のアルファの中央下にスケール等調整して配置します。アルファを操作するときにスナップポイントがあるので、配置しやすいかと思います。

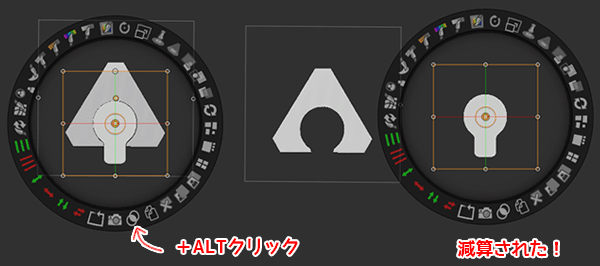

3. ALTキーを押しながらUnionアイコンをクリックします。すると、１番目のアルファから２番目のアルファが抜かれます。

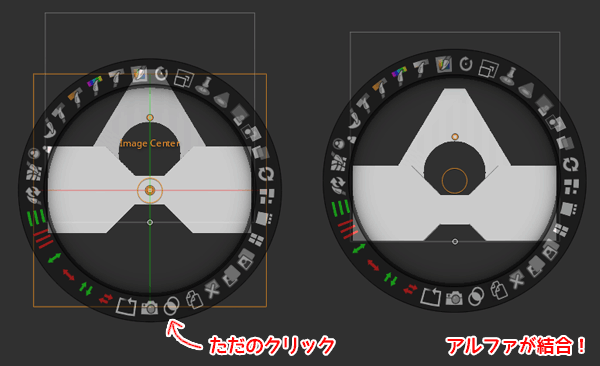

4. アルファのリストから新しいアルファを選び、適当に配置し、今度はそのままUnionアイコンをクリックします。するとアルファは結合されました。

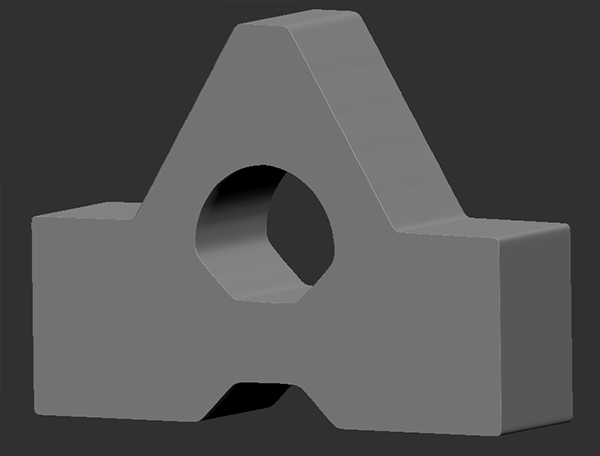

5. Snapshot3Dを押して3Dモデルを作成します

Snapshot3Dで使用できるアルファの解像度

512×512ピクセル以下



それより大きな画像の場合、Snapshot3Dは内部的にリサイズします。

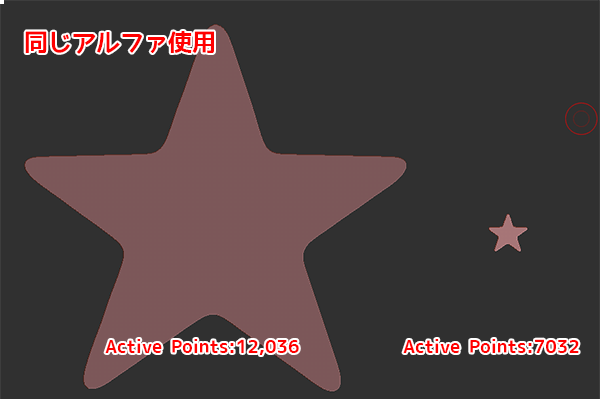

アルファのスケールで変わるモデルの解像度

アルファのスケール（シーンスケールに基づく）はモデルの解像度（ポリゴン数）に影響を与えます。





アルファの小さいスケールは低解像度のメッシュを生成し、大きいスケールは高解像度のメッシュを生成します。

低い解像度で作成して、スケールをかけて調整。なんてこともできます。

まとめ

SnaoShot3Dは

fa-check-circle-oモデル生成時にはLive Booleanを有効にして、PerspectiveをOFF

fa-check-circle-o生成される際の厚み（長さ）は選択しているToolと同じ

fa-check-circle-oモデルもアルファも減算するにはALTを押せ

fa-check-circle-oテクスチャは512*512が最適

fa-check-circle-oアルファのスケールによって生成時の解像度が変わる

ということを理解していればなんとかなるのかと思います。
