【ZBrush】ZRemesherガイドカーブ。リメッシュ時に任意のトポロジーを！

2017年11月25日 2022年12月13日

moco

Zremesher時にトポロジーを任意の流れになるように促すガイドカーブのご紹介です。

ZRemesherを使う時に

意図したトポロジーにならない！

という状況下でとても役に立つ機能です。

この記事では

ガイドカーブの使い方

ユーザー投稿のガイドカーブを使った作例動画

をまとめています。

この記事がおすすめな人

ZRemesherを使う人

　検証のバージョンはZBrush4R8のZRemesher2.0です。

参考
ZRemesher | ZBrush Docs

関連記事ZRemesherの基本操作はこちら

【ZBrush】ZRemesher(Zリメッシャー)の使い方と各設定

2017.11.22

自動のリトポロジー機能、ZRemesherの使い方とZRemesherの各機能のご紹介です。 Dynameshなどで自由にスカルプトしたデータをリトポロジーしたい（Sdiv分割するフローにしたい）トポロジーをきれいに再構築したいそんな方に向けてこの記事では fa-check-circle-...

関連記事ZRemesherの使いどころたるDynameshはこちらでやってます

【ZBrush】Dynamesh（ダイナメッシュ）の使い方と各設定。ネガティブメッシュの作成と解除方法

2017.11.13

Dynamesh（ダイナメッシュ）の基本的な使い方と各設定。メッシュを削るネガティブメッシュの作成、解除方法についてご紹介します。 Dynameshモードは更新することで設定した解像度を元にモデルに新しいトポロジー再構築する機能です。メッシュを気にせずスカルプトをしたい！ここではそんな方におす...

コンテンツ

1 ZRemesher ガイドカーブとは
2 ZRemesher ガイドカーブの使い方
- 2.1 ガイドカーブの編集の制限
- 2.2 Curve Strengthスライダー
3 ZRemesher ガイドカーブの使いどころ
4 まとめ
- 4.1 ガイドカーブを使わずポリグループを使う方法にも注目！
5 ZBrush関連アイテム＆書籍

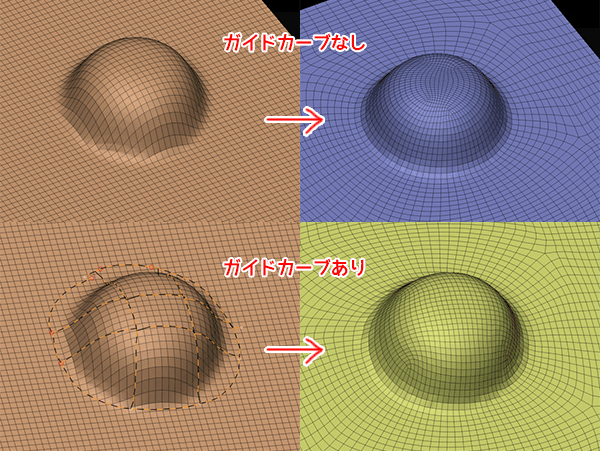

ZRemesher ガイドカーブとは

ZRemesher時にトポロジーを任意の流れになるように手助けするためのガイドです。

あくまで促す程度のガイドのため厳密な流れを生成することはできません

ZRemesher ガイドカーブの使い方

Brushパレット内にあるZRemesherGuidesブラシを選択。
モデル上にガイド描いていきます。
Tool> Geometry>ZRemesher>Curve Strengthスライダーの値を調整しつつ、ZRemesherを行い、適した結果を探ります。

ガイドカーブの編集の制限

一度カーブを描画すると以下の編集以外は出来ません。

カーブを延長する
新しいカーブを既存のカーブに接続する
カーブの削除（削除したいカーブ上でALTを押しながら別のカーブを描く）

基本一発書き。

カーブを修正したい場合は削除するしかありません。カーブの延長は出来るので細々描いていく方が安心です。

Curve Strengthスライダー

Tool> Geometry>ZRemesher>Curve Strengthスライダーの値が高いほどZRemesherはより厳密にガイドカーブに従いトポロジーを作成します。

この値が高ければ高いだけZRemesherの柔軟性を失うことになるため、トポロジーに引き攣れなどが起こるケースもあるので要注意です。

ZRemesher ガイドカーブの使いどころ

意図したトポロジーの流れが欲しい箇所

全てはこれに集約されてしまいそうですね（笑）
顔でよく使われるのは目の周り、口の周り、ほうれい線あたりでしょうか。

youtubeには色々な作例があるので勉強になります。

スパイラルメッシュの回避

脚、腕、指などの筒状の場所にエッジループのないトポロジーを生成してしまうことがあるので、エッジループを作成したい箇所にグルッと一周、ガイドカーブ描き、 Curve Strengthを100に設定して適用します。

ただし、一箇所回避しても、別の箇所でスパイラルが発生する可能性も十分あるため、モデルによってはスパイラルの全く無いトポロジーを作成することは不可能であることは頭の隅っこに入れておいてください。

他にもCreaseCurveを使用してスパイラルメッシュを回避する方法があるようです。クリースつきのエッジループをスパイラル箇所に追加＞再度リメッシュ。というガイドカーブを使用しない方法もありました。

実作業して問題にあたったら試したみたいと思います

最終的に希望するトポロジーが欲しかったらリトポロジー機能を使って、チクチク構成するしかないのかもしれませんね

ハードサーフェイス

サーフェスの角度とエッジに基づいてカーブを作成する方法です。

Tool > PolyGroups > Group By Normal機能を使い、必要に応じてMax Angle Toleranceスライダを調整して、モデルの法線に基づいてPolyGroupsを作成します。
このPolyGroupを使用して、Stroke >> Curve Functions >> Frame Mesh機能を使用してカーブを作成します。 Border and Creased edgesのがONになっていることを確認
Tool > Geometry> ZRemesher > Curve Strengthを100に設定します。Keep Groupなど必要なオプションをONにZRemesherを実行します。

まとめ

あくまで促す程度のガイドのため厳密な流れを生成することはできませんが、ZRemesher使用時にかなりの割合でガイドカーブを使用しています。

Creaseを利用してトポロジーの流れをコントロールするという方法もあったり、ガイドカーブを使用しない方法というのも選択肢として持っておくと便利なのかもしれませんね。

ガイドカーブを使わずポリグループを使う方法にも注目！

こちらではガイドカーブを使わずにポリグループを維持する機能を使用してZRemesherを行っています。

意図した流れを得るならこちらも有効かもしれません
