ZBrush-【旧】ZSphereからカーブを作成！プラグイン「Curves Helper」のインストールと使い方

2020年4月25日 2021年3月10日

moco

ここではMARCUS_CIVIS氏が作成したZBrushのプラグインCurves Helperのインストールと使い方をご紹介します。

インサートメッシュを配置する時、

カーブの制御が面倒くさいなと思ったことはありませんか？

このプラグインを使えば制御しやすいZSphereで存分に編集後、わずかなカーブ調整だけ希望するカーブを作成することがます。

　検証バーションはZBrush2020.1.3です

　ZBrush2021.5にて標準搭載の機能になりました。2021版のCurvesHelperはこちら

ZBrush-ZSphereからカーブを作成！Curves Helper（カーブヘルパー）の使い方と各設定

2020.12.11

ZSphereからカーブを作成するCurves Helperの使い方と各設定についてのご紹介です。 ZBrush2021.5のアップデートで標準搭載された機能で、それ以前はユーザー作成のプラグインとして有名な機能でした。キャラクターの腰に結び目をつけたり、メカにワイヤーの流れを作ったり、靴やブーツ...

関連記事インサートメッシュの作り方

【ZBrush】InsertMesh（インサートメッシュ）作成方法とCurveの設定

2017.11.21

カーブに沿って中間が増えるインサートブラシの作り方と作成の際の注意点、カーブで配置する方法についてご紹介します。初めてオリジナルのインサートメッシュを作ってみよう！と思った時、オブジェクトはどうやって作るの？ブラシに登録する方法は？どうやってカーブで描くの？メッシュのサイズ変更したいのだ...

【ZBrush】マスクで作ろう！簡単！オリジナルレースの作り方

2020.4.16

オリジナルペイントしたマスクから作成したレースをインサートメッシュ化、オブジェクトに適用するまでの工程をご紹介します。 Steve James氏の動画を元にしたTipsで、大きくは以下３つの工程です。 fa-check-circle-oオリジナルレースのデザイン作成 fa-check-circle...

コンテンツ

1 Curves Helperとは
- 1.1 Curves Helperがやっていることを標準の機能だけでやる
2 Curves Helperのインストール
3 Curves Helperの使い方
- 3.1 注意事項
4 Tips：カーブに対してのインサートメッシュ位置を調整したい
5 Tips：カーブを削除したい
6 ZBrush関連アイテム＆書籍

Curves Helperとは

ZSphereを元にカーブを作成するフリーのブラグインです。

youtubeでは様々なユーザーがその使い方を紹介しています。

■ユーザー投稿の使い方

DLリンク

MARCUS_CIVIS氏のスレッド＠ZCentral

Curves Helperがやっていることを標準の機能だけでやる

ZSphereでチェーン配置
メッシュに変換（AdaptiveSkin）
両端を削除
Zmodelerを使ってポリグループ分け（3つのポリグループ）
不要なポリグループは削除（2つのポリグループのみ）
FrameMeshを使用してポリグループの境界にカーブを作成
InsertMesh ブラシを選択した状態で、カーブをクリックします。

と、これだけの手順が必要になり、このプラグインでは上記手順の2～6を省いてくれます

Curves Helperのインストール

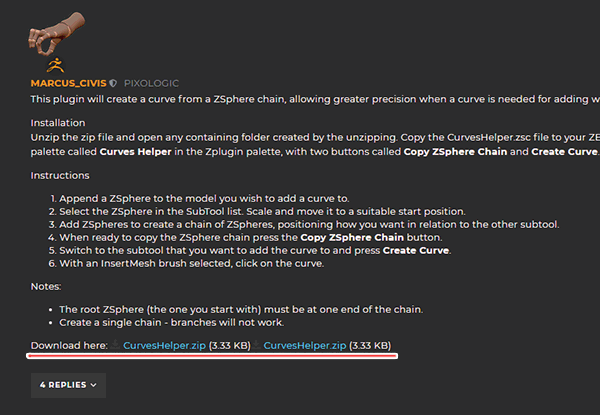

ZCentralのMARCUS_CIVIS氏のスレッドよりCurves Helper.zipをDLします
解凍したZIP内にあるCurvesHelper.zscを下記に入れます。
```
C:\Program Files\Pixologic\ZBrush 2020\ZStartup\ZPlugs64
```
ZBrushを再起動

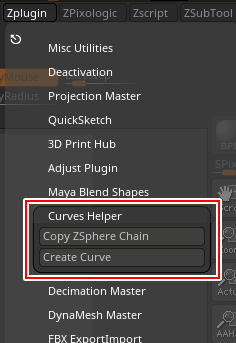

ZPlugin>CurveHelperが表示されます

Curves Helperの使い方

カーブを追加したいモデルのSubToolにZSphereを追加します。
SubToolリストで ZSphere を選択します。スケールして、適切な開始位置に移動します。

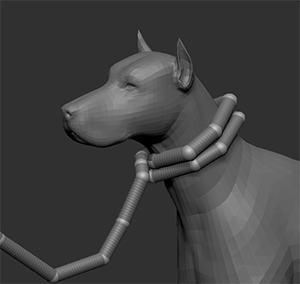

ZSpheresを追加しつつ好きな位置に配置して、ZSphereのチェーンを作成します。
ZSphere チェーンを作り終えたら、Copy ZSphere Chainボタンを押してZSphere チェーンをメモリに保存します

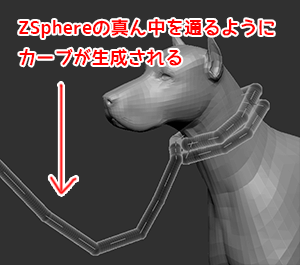

カーブを追加したいSubToolを選択して、Create Curveボタンを押します。
InsertMesh ブラシを選択した状態で、カーブをクリックします。

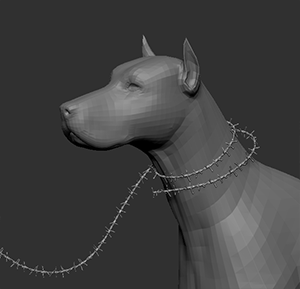

少々カーブを調整して出来ました

ZSpheretチェーン作成のコツ

ZSphereをストロークに沿って連続で描くことも出来ます

【ZBrush】ストロークを使ってZSphere（Zスフィア）を連続で描く！

2020.10.30

ストロークを使ってZSphereをペンでなぞるように連続で描く方法をご紹介します。 ZSketchのようにストロークでZSphereを配置したい。 ZSphereを1つ1つ描いて調整するのが面倒くさい。そんな方に向けてこの記事では fa-check-circle-oZSphereを連続して描...

注意事項

Root ZSphere (基点となる最初のZSphere) は、チェーンの一端にある必要があります。
単一のチェーンのみ機能します。分岐（枝葉に分かれたもの）はできません。

Tips：カーブに対してのインサートメッシュ位置を調整したい

Brush>Depth>Imbedを調整します。

左側にあるオレンジのサムネイルでも調整可能です。

Tips：カーブを削除したい

Stroke>Curve Fanctions>Delete

関連記事カーブの各機能についてはこちらをどうぞ

ZBrush【カーブの編集1】伸縮自在！Curve（カーブ）の各設定

2021.3.6

StrokeメニューにあるCurveの各機能についてご紹介です。 ZBrush2018の頃に投稿していた記事ですがZBrush2021.6でBendがStart/Endと分離したり、反発設定が増えたりとカーブ編集の情報が増たので、Curve Functionsやmodifiersとひとまとめにして...

インサートメッシュを扱う時には非常に便利ですね！
