Extractを使用した際に発生するメッシュのガタガタになった断面をきれいにする方法をご紹介します。

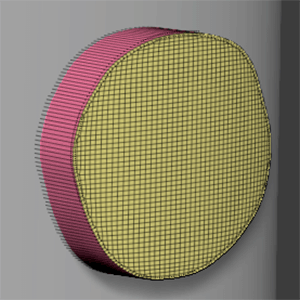

Extractでメッシュを抽出するとこのようにアウトラインがガタガタになってしまいますよね。

これがわずか数ステップできれいなアウトラインになります。

この記事がおすすめな人

アウトラインのボコボコをきれいにしたい人
Extract（抽出）を使う人

　検証バージョンはZBrush2020です

関連記事スッパリ断面を作るTipsもどうぞ

【ZBrush】TrimCurveとClipCurveブラシで曲線をきれいに削る方法-RecordとClipCurveブラシ

2019.10.30

TrimCurveブラシとClipCurveブラシを使用して曲線に削った際に残るメッシュをきれいにする方法をご紹介します。 TrimCurveブラシで曲線を描くと曲線に沿ってメッシュが残ってしまいますよね。こういうの↓ たった４ステップの操作できれいな断面を作成することができます。 Artyo...

コンテンツ

1 元ネタ：Teranus氏のZCentralのスレッド
2 実際にやってみた
3 使いどころは多様にありそう
4 ZBrush関連アイテム＆書籍

元ネタ：Teranus氏のZCentralのスレッド

今回の元ネタはTeranus氏のスレッドをに投稿されていたTipsの一部です。

実際には抽出したメッシュを加工し、LiveBooleanを使用してもっと複雑な掘り込みを行っているのですが、今回はその始めの部分だけやってみました。

CHECK!TeranusもといSebastian Schade氏の作品

Sebastian Schade-Artstation

実際にやってみた

ワークフローは以下

マスクを描き、Extractでメッシュを抽出
Deformation>Polish by Groupsを何度か行う※ここで終了しても可
ZRemesherでリメッシュする
Zmodelerでサイドのエッジループを削除する

1.マスクを描き、Extractでメッシュを抽出

マスクを描いた後SubTool＞Extractを使用してメッシュを抽出。

関連記事Extractの使い方ついては別途まとめてあるので割愛します

ZBrush-既存モデルからメッシュを抽出！Extract（抽出）の使い方

2018.3.8

マスクや表示部分からメッシュを抽出するExtractについてご紹介です。髪の毛作りのベースメッシュや衣服や装飾品の作成など、既存のオブジェクトの形状を生かしたメッシュ作成を手早く行うことができます。使い方は？という方に向けてこの記事では fa-check-circle-oExtract...

2.Deformation>Polish by Groupsを何度か行う

Deformation>Polish by Groupsのスライダーを100までスライド。

これを2～3回繰り返すと断面がきれいになります。

ここで終了でも構わないですが、メッシュが多いですよね。

そこで次のステップです。

3.ZRemesherでリメッシュする

Geometry>ZRemesherのKeepGroupsとHalfにチェックを入れてリメッシュします。

メッシュが半分にになりました。

関連記事ZRemesherの使い方ついては別途まとめてあるので割愛します

【ZBrush】ZRemesher(Zリメッシャー)の使い方と各設定

2017.11.22

自動のリトポロジー機能、ZRemesherの使い方とZRemesherの各機能のご紹介です。 Dynameshなどで自由にスカルプトしたデータをリトポロジーしたい（Sdiv分割するフローにしたい）トポロジーをきれいに再構築したいそんな方に向けてこの記事では fa-check-circle-...

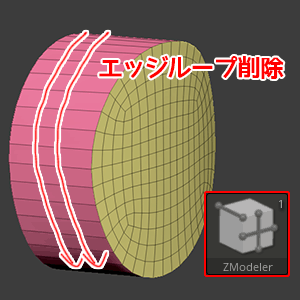

4.ZModelerでサイドのエッジループを削除する

Zmodelerのエッジアクションのデフォルト（Insert）でALT押しながらエッジをクリックします。

真っすぐな断面が欲しい人向け。

余計なエッジが無くなるので真っすぐな断面ができました。

これはモデルを何に使用するかによって必要有無が変わります。元ネタでは、この後にサイドを加工して云々という操作が入っていたので削除していました。

使いどころは多様にありそう

Polish by GroupsなどDeformationの中にあるPolish関連は色々と使えそうですね

【ZBrush】Deformation（変形）の各機能

2018.1.21

Tool>Deformation(変形)の各機能についてのご紹介です。調べるきっかけになった各作業については、それぞれの機能にリンクを貼ってありますのでご参考までに。参考 Deformation | ZBrush Docs Deformationとは Tool > Deforma...
