ZBrush-Gizmo3D デフォーマーの使い方とデフォーマーリスト前編

Gizmo3DのDeformerの使い方とデフォーマーの各機能についてご紹介しています。



デフォーマー沢山あるけどどれをどう使えば？？

という方に向けて



ここでは

fa-check-circle-oデフォーマーの使い方

と初期のデフォーマーリスト

fa-check-circle-oBend Arc

fa-check-circle-oBend Curve

fa-check-circle-oDeformer

fa-check-circle-oExtender

fa-check-circle-oFlatten

fa-check-circle-oMulti Slice

fa-check-circle-oTaper

fa-check-circle-oTwist

についてまとめています。

ZBrush2018で追加されたデフォーマーについては気が向いたらまとめていきます。





参考

Gizmo 3D | ZBrush Docs

関連記事Gizmo3Dの基本的な操作

デフォーマーとは

Gizmo 3Dに搭載されている変形システムで、選択しているSubToolにグローバルまたはローカルの変形を適用できる一連のツールです。



デフォーマーを使用すると、bend（曲げる）, twist（ねじる）, subdivide（分割）, smooth（滑らかにする）などすることができます。



マスクがされているか否かによって適用可能範囲が変わります。すべてのデフォーマーはインタラクティブに編集できます。

デフォーマーの使い方

1. Gizmo 3Dに切り替えます

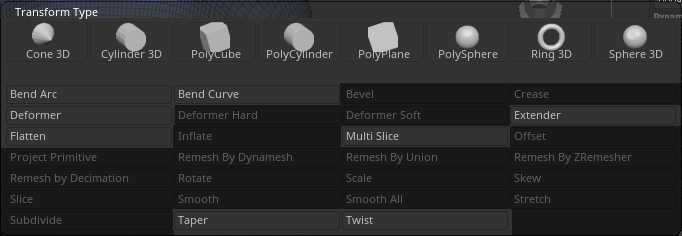

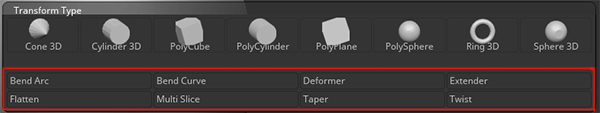

2. をクリックして、適用したいデフォーマーを選択します。

3. 円錐型のマニピュレーターとバウンディングボックスが適用されます。
4. マニピュレータの上にマウスを置くと、その機能の説明が表示されます。 円錐の末端部分をクリック＆ドラッグして、モデルに変形を適用、マニピュレーターを調整します。
5. 現在のモディファイアをリセットする場合は、アイコンを再度クリックし、ポップアップメニューで適用したいアクションを選択します。

6. 変形が完了したら、Drawモードに切り替えるかCustomizeメニューに戻り、Acceptをクリックします。 また、メニューを使用してGizmo 3D機能をクリックしてマニピュレータに戻り、また別のマニピュレータを選択することもできます。

注意：Subdivision Levelは不可

デフォーマーは、Subdivision levelのないモデルでのみ使用可能です。



SubToolに複数のSubdivision levelがある場合は、Tool>Geometry＞Delete Higher/Lower機能をクリックし、Subdivision levelを削除します。

デフォーマーリスト

モデルを変形したり、エッジループを追加するなどのトポロジー編集を適用するものや、さらに劇的な変更を加えるものがあります。

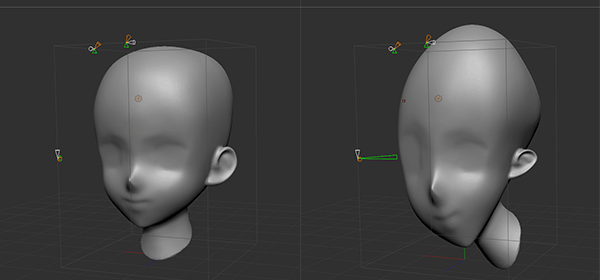

Bend Arc

現在のSubToolを円弧（円の一部）に沿って曲げます。



円弧の中心は、バウンディングボックスの片面で定義され、バウンディングボックスの各面は独自の円弧を生成し、複数の角度を生成します。

ビューの角度をかえて、操作することで２軸の変形も可能。
0-180°まで変形可能で、180°まで変形した際、重なりあった頂点を結合したい場合にはTool>Geometry>ModifyTopology：Weld Pointsする

設定

円錐のマニピュレーター上にマウスを置くと、どの設定か表示されます

• Radius：円弧の半径を定義します。
• Twist：モデルを円弧を中心に回転させます。
• Angle：円弧の角度を0°（水平）から180°（垂直角度）まで定義します。

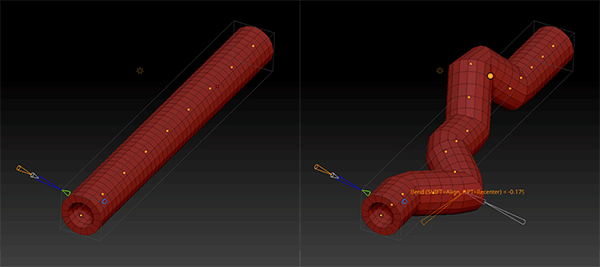

Bend Curve

コントロールポイントを使用し、現在のSubToolをカーブに沿って曲げます。



コントロールカーブの密度および関連するコントロールポイントは、インタラクティブにアクセス、修正することが出来ます。

設定

円錐のマニピュレーター上にマウスを置くと、どの設定か表示されます

• Curve Resolution: カーブのコントロールポイントの数を定義します
• Smoothness: 線をより丸くしたり、角度を定義します
• Axis: カーブが使用するバウンディングボックスの軸（X、Y、Z）を定義します。
• Symmetrical: カーブ自体にシンメトリを適用します。カーブの両端にあるコントロールポイントが同じように変形します
• Smooth: コントロールカーブにスムージングを適用します。 これは、デフォーマーが変形に及ぼす影響が大きすぎる場合に役立ちます。
• Twist (on control points): ポイントの位置でカーブの周りにねじれを適用します。
• Scale (on control points): ポイント位置でスケールを適用します。
• Squeeze (on control points): ポイント位置で不均等スケールを適用します。1より小さい値ではモデルをスクワッシュし、1より大きい値がではモデルをストレッチします

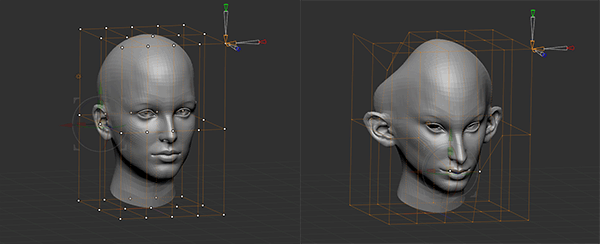

Deformer

SubTool上に変形用のケージを表示し、このケージのポイントを操作することによりモデルを変形させます。



これはFFD（ Free Form Deformation）とも呼ばれます。

単一のポイントを操作するには、そのポイントをクリックしてドラッグします選択されたポイントは白い点に変わります。

• 単一ポイントの追加/削除：SHIFT+クリック
• 複数ポイントの選択：CTRL+ALT+ドラッグ（ネガティブマスキング）
• 複数ポイントの選択解除：CTRL+ドラッグ（マスキング）




これらのポイントは、Gizmo 3DによってMove、Scale、Rotateができます。

設定

• X, Y and Z Divide: ケージの分割数を定義します。コントロールポイントが多いほどローカルエリアでの精度が高くなりますが、広範囲な変形の際にはコントロールポイントが少ない方が良い結果が得られます
• X, Y and Z Symmetry: 変形のシンメトリー面を設定します。Transformパレットにあるようなシンメトリ（平行やミラーリング）を提供します

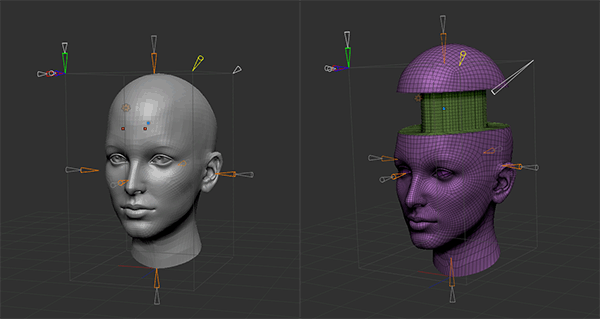

Extender

選択したバウンディングボックス軸に沿ってポリゴンのループを挿入します。



コントロールポイントをドラッグすることによって、モデルに沿って分割、移動することができます。 同時に複数の軸に適用することもできます。

このデフォーマは、「キット・バッシュ」スタイル・モデルを作成するためのプリミティブを迅速に作成するための優れた方法です。

設定

このデフォーマーを適用した際に表示される青い点を中心に変形が行われます。この青い点を移動させることで、変形の中心位置が変わります

• Extender: 選択したバウンディングボックス軸に沿って挿入されるポリゴンのループの長さを定義します
• Size (X, Y and Z):マニピュレータ側の変形のサイズ（スケール）を定義します。
• Symmetry (X, Y and Z): Extenderをシンメトリーに適用できるようにします。
• Resolution: Extenderで生成したポリゴンループに複数のエッジループを追加します
• Apply Creasing: Extenderの境界にクリース（折り目）を追加します。
• Inflate: Extenderのエリアにinflateを適用、厚みを作成することが出来ます。これは膨張させたり収縮も可

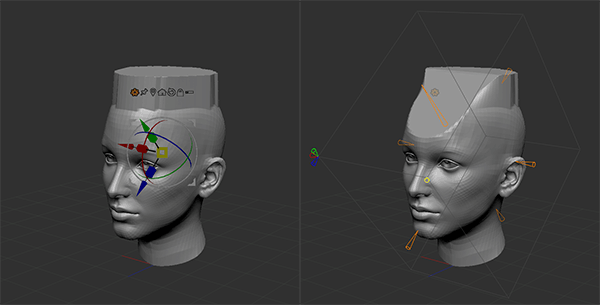

Flatten

デフォーマバウンディングボックスのプレーンに基づいて現在の選択範囲をクリップします。



選択したポリゴンは削除またはスライスされるわけでなく、クリップブラシと同様に、単に押しつぶされてに平坦化されているだけです。



Gizmo3Dを事前にクリップしたい角度や位置に配置後にFlattenを適用するとGizmo 3Dの場所、角度に合わせてバウンディングボックスが生成されるため任意の場所を角度でクリップできます。





Flatten→Gizmo 3Dに切り替え後、CTRL+Scaleの各種マニピュレーターを操作することでクリップさせることも出来ます。

設定

• Flatten:選択する作業平面に沿った変形の深さを定義します。
• Slice Topology:平坦化したエリアに折り目付きエッジループを追加します。 このオプションは、Dynamic Subdivisionと組み合わせて使用すると、Flattenの結果を確認しながら調整できるので大幅に改善します。
• X, Y and Z Symmetry: 変形のシンメトリー面を設定します。Transformパレットにあるようなシンメトリ（平行やミラーリング）を提供します

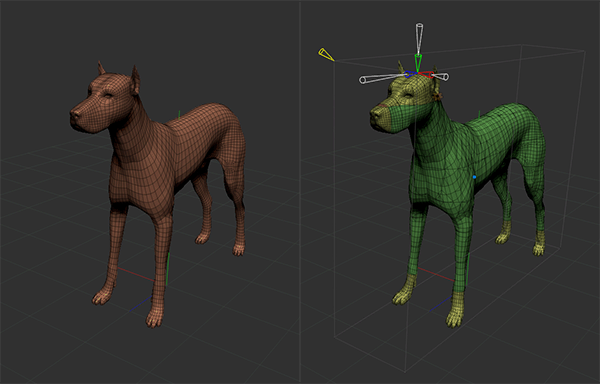

Multi Slice

X、Y、またはZ軸に沿って1つまたは複数のエッジループを挿入します。



これらのエッジループは、トポロジーの流れを無視して、モデルをぐるっとまわったスライスします。

変更されたトポロジーの中央にある青い点をクリックしてドラッグすることにより、挿入したエッジループを自由に移動できます。

設定

• X, Y and Z Resolution: 挿入するスライスの数を定義します。
• Slice Width (per axis): マルチスライスの挿入エリアの幅を定義します。
• Apply Creasing: モデルに挿入されたすべてのスライスにエッジクリースを適用します

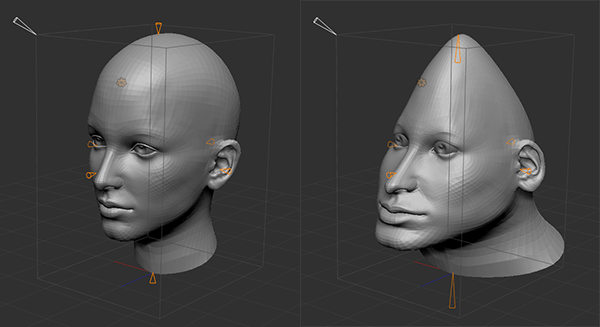

Taper

テーパをメッシュに適用します。

設定

• Taper: 変形の強さとその方向を定義します。
• Exponent: 変形の始点または終点のテーパー効果をより丸くすることができます。

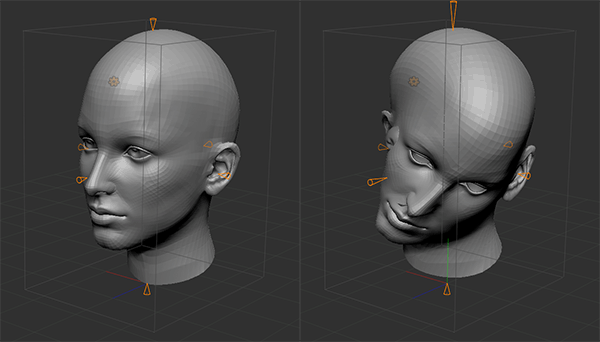

Twist

選択した軸を中心にひねります。

設定

• Twist: ひねりの回転角度を定義します

まとめ

パラメトリックメッシュを変形したのちGizmo3dで分割数を変更しようとしたら、変形がリセットされてしまいました。



Accept(変形の確定)を忘れがちになってしまうのが要注意点というところでしょうか。



youtubeにはBlesterさんの素敵解説動画もあります。ドキュメントにはない解説もされていたので一読してみるのをおすすめします
