【ZBrush】一気に削る！Trim（トリム）ブラシの使い方とClipブラシとの違い

2019年10月29日 2023年1月29日

moco

メッシュをTrimする（刈る）TrimBrushのご紹介です。TrimBrushのうちTrim Curve, Trim Lasso, Trim Rectangle,Trim Circleが対象です。

ボコボコ部分を一気に削りたい
メッシュを削って接地面を作成したい
不要なメッシュを削除、キレイにしたい

そんな方にむけて

基本操作方法と動作の似ているClipブラシとの違いについてご紹介します。

この記事では

TrimBrushの特徴

TrimBrushへのアクセス方法（※カーブの基本操作はClipBrush参照）

ClipBrushとの挙動の違い

をまとめています。

動作はClipブラシと似ていますが、Clipブラシはポリゴンの押しつぶし、Trimeブラシはポリゴンを削除するので違いにご注意下さい。

　検証のバージョンはZBrush2019です

参考

Trim Curve | ZBrush Docs

TrimBrushとは

photoshopなどの消しゴムツールで消去する方法と似ており、キャンバス上のオブジェクトの指定したエリアを削除するブラシです。

常にキャンバスに対して垂直に操作されます
トポロジーを削除し、新しいポリゴンをはります

TrimBrushの基本操作

TriｍブラシはB>Tを押すことでアクセスできます。

CTRL+SHIFT+ドラッグでカーブや円又は長方形を描いてクリップします。

これらのブラシは、複数のサブディビジョンレベルのないモデルでのみ機能します。

Tips

CTRL+SHIFTを押ながらBrushアイコンをクリック

CTRL+SHIFTを押ながらBrushアイコンをクリックするとCTRL+SHIFTを押ながら操作をするブラシのみが表示されます。そのため必要なブラシへアクセスしやすくなります。

Clipブラシとの挙動の違い

基本的にはClipブラシと同じ挙動をしますが、TrimLasso,TrimRectangleやTrimCircleなど閉じたカーブの機能を使用した際に一部異なる動作をします。

モデル上に収まるストロークを行った場合

Clipブラシは周りを押し込み、Trimブラシはスライスしたような状態（新しいポリゴンが貼りなおされる）になります。

モデル外にはみ出したストロークを行った場合

Clipブラシは周りを押し込み、Trimブラシはポリゴンを切り取り、新しいポリゴンを生成します。

Tips:TrimCurveブラシを使って一部を抽出又は削除

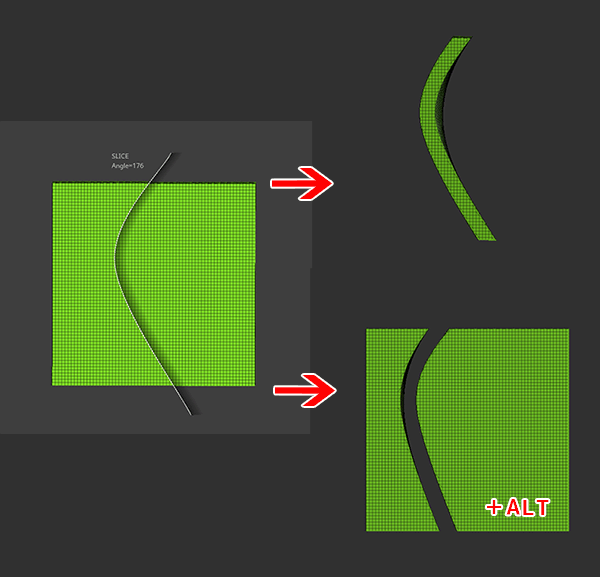

Brush> Clip Brush Modifiers>Brush Radius(BRadius)をONにすることで、TrimCurveブラシでモデルの一部を抽出又は削除することができます。

何も描画していない状態でCTRL+Spaceバーを押すことでオプションをポップアップで表示することもできます。

このオプションはブラシサイズ（Drawsize）を使用して、ブラシサークル内にあるポリゴンのみ保持します。ALTを押すとブラシサークル外のポリゴンを保持します。

Clipブラシと合わせて確認を

カーブの操作方法や共通するオプションに関しては別途まとめております。合わせてご確認下さい

ZBrush-Clip系ブラシの特徴とカーブの共通操作方法

2021.8.29
