【ZBrush】VDM（ベクターディスプレイスメントメッシュ）ブラシの作り方

2020年7月17日 2023年6月8日

moco

VDM（ベクターディスプレイスメントメッシュ）ブラシの作り方と参考動画のご紹介です。

そもそもVDMって？Alphaとの違いは？
作り方の手順は？

アルファはわかるけど、ベクターディスプレイスメントメッシュ（名前長い、、）って、、。という方に向けて

この記事では

VDMの概要

VDMブラシの作り方

VDMブラシアイコンの作り方

をまとめています。

この記事がおすすめな人

VDMブラシを作りたい人

VDMブラシを作れば作るだけ、自分のスカルプトライブラリが増えて効率が上がっていきます。

是非作り方を覚えて下さい

　検証バージョンは2020.1.3

参考

Vector Displacement Meshes | ZBrush Docs

コンテンツ

1 VDM（ベクターディスプレイスメントメッシュ）ブラシって何？
2 VDMブラシの作り方
- 2.1 参考動画
- 2.2 実際にやってみた
3 VDMブラシのアイコン作成
4 From Mesh？Create Multiple Alpha Brush？どっち？
5 まとめ
6 ZBrush関連アイテム＆書籍

VDM（ベクターディスプレイスメントメッシュ）ブラシって何？

アルファ3Dを使用して、複雑な形状を生成できるブラシです。Alpha 3Dブラシともよばれます。

通常の２Dアルファには出来ない、オーバーハングやアンダーカットにも対応できます。

　VDMはメッシュを増やすわけではありません

通常のアルファ同様既存のメッシュを彫り込む形になるので、VDMブラシを使用する際には十分な解像度が必要です

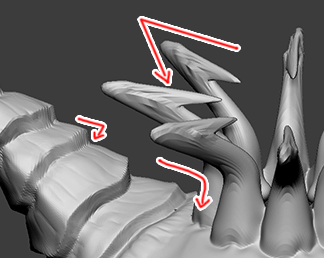

参考全てVDMでスカルプトしたモデル

2DAlphaでは再現できない入り込んだ形状の作成が可能です。

VDMブラシの作り方

簡単にまとめると

Planeを用意して
スカルプトして
ブラシに登録

という流れになります

参考動画

実際にやってみた

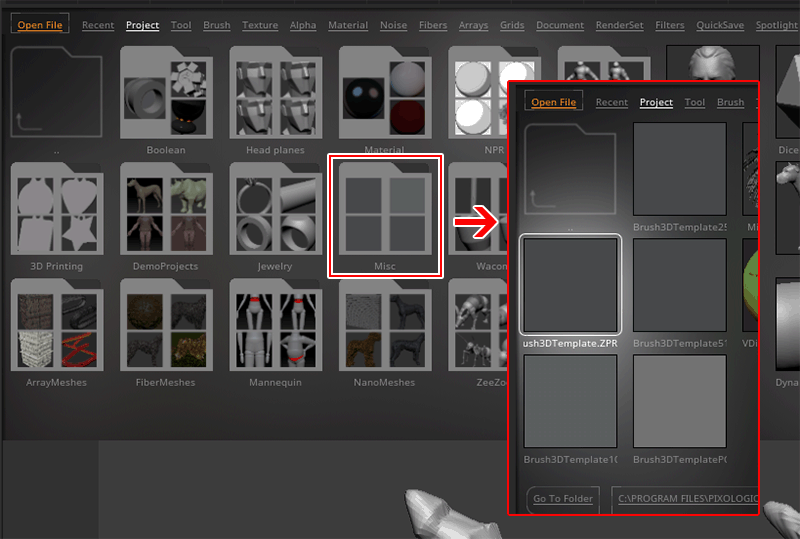

1. LightBox >Project > Miscフォルダにある Brush3DTemplateのどれかを選びます

  グリッド自体は通常のPlane3D等を利用しても問題ありませんが、VDMブラシとして認識されるためには正方形である必要があります
2. PerspをOFFにして形状をスカルプトします。

  　グリッド構造を維持する必要があるため、スライスカーブやDynaMeshのようなトポロジーを変更してしまう機能は使えません。
  サブディビジョンサーフェスの使用は可能です。もし、メッシュの極端な伸びが気になる場合は、Tool > Deformation> Relax Plane Gridを使ってトポロジーをリラックスさせることが出来ます。

  　Relax Plane Gridは、どうしてもディテールを甘くしてしまうためVDMのラフなシルエットを構築する段階で使用することをお勧すすめします

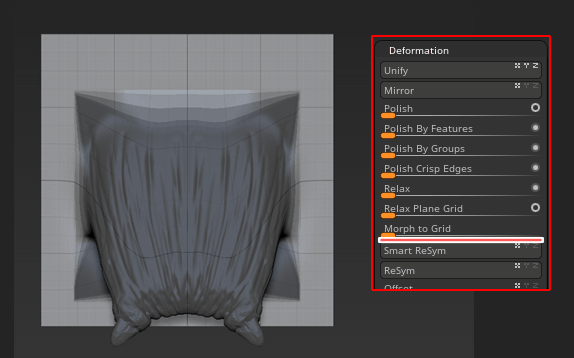

3. グリッドの境界が正方形であることを確認してください。そうでない場合は、境界線以外のすべてをマスクしてから、Tool> Deformation>Morph to Gridを100％で使用し、正方形化してください
4. SHIFTを押ながら回転させ、グリッドがカメラの正面に向くようにスナップします。
5. Standard、Layer、Chisel3Dのいずれかを選択し、Brush> Clone機能を使って複製を作成します。

  Cloneをしておかないと次の工程でCreate Multiple Alpha Brushを使用してVDMブラシを作成した際には元のAlpha 3Dブラシの内容が削除されてしまいます。
6. Brush>Create>Create Multiple Alpha BrushをクリックしてVDMブラシを作成します。

  　VDMブラシには「3D」というフラグが付きます
  複数のSubToolにVDM用のメッシュが入っていた場合、まとめて変換してくれます。VDM名はSubToolの名前が当てられます。
7. 新しいAlpha 3Dブラシをいくつかのモデルで試し、必要に応じて、Brush>Depth の設定を調整してください。
  修正したい場合は、VDM作成前のモデルに戻って編集、登録し直しの形になります。
8. ブラシが完成したら、Brush>Save Asをクリックしてブラシを保存します。保存場所はZBrushes や ZStartup/BrushPresets フォルダに配置して、LightBoxやZBrush 起動時に読み込むこともできます。

  　入れすぎ注意！！
  ZStartup フォルダに 25 個以上のブラシを入れないように注意してください。そうしないと、ZBrush UI で予期せぬ動作をする可能性があります。
  関連記事
  保存場所と表示場所の関連性

  ZBrush-LightBox⇔各パレットに追加したい！ユーザーカスタマイズ可能なフォルダ一覧
  2018.11.16
  ブラシやアルファやマテリアルをなど各素材をどこにいれればZBrush内で使えるようになるかを一覧でご紹介しています。アルファやブラシをLightBoxに入れたい逆にLightBoxの中身を起動時に各パレット内に入れておきたい何処にいれれば？？と情報が沢山あって迷いますよね。この記事では...

VDMブラシのアイコン作成

アイコンにしたいモデルを用意してBrush>SelectionボタンをALTを押しながらクリックします。

アイコンを作成した状態でSave Asでブラシを保存すれば、そのままアイコンごと保存されます

From Mesh？Create Multiple Alpha Brush？どっち？

実はBrush>From MeshからでもVDMブラシを作成することも出来ます。

詳細なドキュメントが無かったので使い分けが正直わからなかったのですが、機能解説にはこのようにありました

When pressed the From Mesh button will capture the current selected Subtool as a 3D mesh and add the selection to the IMM Selector Viewer menu.
If the selected mesh was created from a flat equally quad plane, for example the Plane3D, ZBrush will convert this selected mesh into a Vector Displacement Mesh (VDM) and add it to the IMM Viewer.From Meshボタンを押すと、現在選択されているサブツールを 3D メッシュとしてキャプチャし、IMM セレクタビューアメニューに追加します。
選択されたメッシュが Plane3D のような平らな四等分平面から作成された場合、ZBrush はこの選択されたメッシュを VDM (Vector Displacement Mesh) に変換して IMM ビューアに追加します。

Planeから作成したオブジェクトに関しては自動的にVDMと認識されるようです。

こちらはCreate Multiple Alpha Brushと異なり、選択したブラシに追加します（Chisel3Dブラシ選択の場合に限る）

まとめ

VDMブラシを作るには

テンプレートから開始する

正方形を維持する（Morph to Gridで修正可）

既存ブラシを複製してから登録する

このあたりを気を付けて作業にあたるのがよさそうです
