【ZBrush】MicroPoly（マイクロポリ）メッシュの作り方。オリジナルメッシュをマイクロポリ化しよう

MicroPoly機能に使用されるMicroPolyメッシュの作り方をご紹介します。



Dynamic Subdivisionに追加された疑似的に質感を適用できる（メッシュ化も可）MicroPolyのメッシュ、自分で用意したい場合も出てきます。



いざ作ろうと思った時に

制作の工程は？

注意事項は？

とわからないことだらけですよね。そんな方に向けて



この記事では

fa-check-circle-oMicroPolyメッシュの作成のポイント

fa-check-circle-oMicroPolyメッシュの作成の工程

をまとめています。



参考

Cloth Simulation-MicroPoly| ZBrush Docs

関連記事MicroPolyの基本的な使い方

こちらでも使っております

MicroPolyメッシュの作成時のポイント

• メッシュは（超）ローポリで作成する
  ZBrushが何度も繰り返し処理を行うため、処理されるポリゴンの総数がすぐに大きくなってしまうからです。
• メッシュは、ZBrush単位の１正方形にぴったりと収まるようにする
  Tool>PreviewウィンドウがZBrush単位のちょうど1つの正方形です。

  ココに収まっていることでメッシュが正しくタイル化されることが保証されます。
  ※作成するメッシュの縦横比が１：１である必要はありません
• 端のポイントは一致させる
  タイリングされた際にポイントを結合することが出来ます

MicroPolyメッシュの作成

実際に作成してみましょう

１.ベースのメッシュを用意する

1. Cylinder3DプリミティブをToolパレットから選択します
2. Tool > Initialize で
   HDivide を 8
   VDivide を 9
   X Size を 20
   YSize を 20
   Z Size を 100のまま

3. Tool> Make Polymesh3Dを押してシリンダーをポリメッシュ化します

2.キャップ部分を削除する

1. PolyFrame をONにし（Shift+F）、ZModeler ブラシ（B＞Z＞M）を選択します。
2. 適当なポリゴンの上でスペースバーを押し
   Action：Delete
   ターゲット：Flat Island
   を選択します

3. その状態でシリンダーの両端のキャップ部分をクリックし、削除します

関連記事Zmodeler

3.ZBrushの１単位に変換する

1.  Draw>PerspectiveをOFFに、FloorボタンをONにします（FloorボタンはデフォルトのYのまま）。
   特にいじっていなければFloorに対して垂直に立っているかと思います。

2. Draw>Floor設定の
   Grid Sizeを1
   Tiles を2
   に設定します
3. Tool >Geometry>Position
   Xを-0.5.
   に設定し、シリンダーを若干左に寄せます

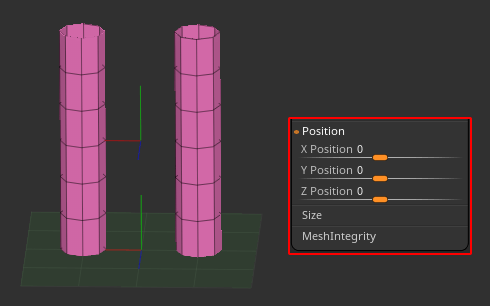

4. Tool>Geometry>Modify Topology>Mirror And Weldでシリンダーを反転コピーします。

5. Positionの値がXもYも0になっていることを確認してください


6. Tool>SubTool>DuplicateでSubToolを複製します
7. Tool>Deformation>Rotate
   Z（デフォルト設定）に90を入れて回転させます。


4.デザインを完成させる

1. Tool > Masking > Mask By Features
   GroupsとCreaseをOFFにして実行します

   これにより端のエッジ部分にマスキングがされるのでこれから行うブラシの影響を受けません
2. Standardブラシを選択し、DrawSizeを300ほどの大きなサイズにし、、シリンダーを動かして織られた感じを作成します。同様にもう一つのSubToolも成形していきます。


   moco

   個人的にはMoveブラシの方が成形しやすかったです
3. イイ感じになったら Tool> SubTool> Merge> Merge DownでSubToolを結合します
4. マスクをクリアします
5. Tool> Deformation>Unifyを押し、Tool> Geometry >> Size X と Y スライダーが2になっていることを確認します



関連記事UnifyはZBrushにとって最適サイズにしてくれる機能



作ったメッシュをMicroPolyメッシュとして読み込む

Toolパレットにあるメッシュを読み込むにはCTRL＋MicroPoly Onボタンをクリックします。

(別のMicroPolyがすでにアクティブな場合は、Ctrl+MicroPolyのサムネイルをクリックしてください。)

するとQuick Pickポップアップからメッシュを選択することができます。



関連記事MaicroMeshの基本的な使い方

MicroPolyメッシュを保存したい

ZTL (Tool> Save As)をZMicroPolyフォルダに保存します

C:\Program Files\Pixologic\ZBrush 2021\ZMicroPoly



関連記事過保存には注意

メッシュのバリエーション

SubToolを複製することでメッシュにバリエーションを増やすことが出来ます。最大８個。

Polypaintも可能です。





参考Weave07



既存のMicroPolyメッシュを変更したい場合

MicroPolyポップアップを開き、変更したいMicroPolyをAlt+クリックしてください。

そのMicroPolyはツールパレットに追加されます。

【問題発生】バリエーションが反映されない！？

このブログを書いた当初、なぜかバリエーションが反映されませんでした。

MaicroPolyメッシュの作り方のご紹介です

✅制作の工程、ポイント
✅バリエーションの作り方

バリエーション作成は何故かできなかったのでやり方間違っていたらご教示頂けると助かります。

オリジナルメッシュを作成したい方はどうぞhttps://t.co/Uuel4qHd2U#ZBrush #ZBrush2021　#もののこ

— moco@CG系ワーママ。計算ドリル自動生成サイト「A4ドリル」公開中。 (@mono_moco) August 25, 2020



頂いたアドバイス

希崎葵さん（@kizakiaoi）よりいくつかの可能性ご教示頂きました。



バリエーションは同じ頂点数（要するに同じトポロジー）である必要があり、8つのサブツールまで登録できます。単純に同じトポロジーのものを移動してみるとわかりやすいかと

あと些細ですけどMaicropolyとMicropolyが混じってますね

— 希崎葵＠ネットに転がってるアザラシ (@kizakiaoi) August 26, 2020

誤字に全然気づかず、、パーマリンクすら誤字（死）だったので修正しました

あとはMicropoly選択時にALTキーを押しながらクリックすると、その該当のツールを読み込んで確認もできるので、バリエーションのあるWeave01Colorなどが参考になるかと。https://t.co/Da9TFwexGh

— 希崎葵＠ネットに転がってるアザラシ (@kizakiaoi) August 26, 2020



ポリペイントはグレースケール（白黒、グレー）の情報が使われて、Micropolyを割り当てたモデルにポリペイントを乗せるとmicropolyのグレースケール値が乗算で適用されます。

あと可能性としては、micropolyを適用したモデル自体でポリペイントが有効でなかったりですかね。

— 希崎葵＠ネットに転がってるアザラシ (@kizakiaoi) August 26, 2020

ポリペイントにそんな仕様が、、、！！

折角の貴重なアドバイス、改めてデータの確認・検証してみました。

【解決】複製元にもポリペイントを

SubToolの複製元にもポリペイントをあてた所、無事に反映されました

失敗した方のデータでは、SubToolを複製してから片方にポリペイントをあてていたのですよね、、、。



バリエーションを作成する際には

1. 頂点・面数が同じであること
2. ポリペイントの有無の統一

この２点に注意して作業にあたることが大事なんですね。

まとめ

Unifyと端っこの頂点の扱いがここのキーポイント。

注意点を抑えれば比較的自由に作成できるので、ドシドシ作ってみて下さい。



関連記事さらUnweldAllと組み合わせればまた別の表現も！



バリエーション作成は何故か上手くいかなかったのでやり方間違っていたらご教示頂けると助かります

諸々ご指摘頂けて非常に助かった今回。

頂点数は一緒なのになんで反映されないのかと半ば諦め、放置予定だったので早々に解決できた良かったです。

SNSの御力は素晴らしい。
