ZBrush-NanoMesh（ナノメッシュ）編集とアイテム配置方法。リアルタイムで結果を確認しながら作業しよう

配置されたメッシュを動かすことなくリアルタイムで確認しながらメッシュの編集ができるようになったナノメッシュの強化されたEdit Meshのポイントとアイテムを実際にキャラクターに配置する方法のご紹介です。



あれ？元々NanoMeshってインスタンスで配置できなかったっけ？

何が変わったの？

どうやってアイテム配置するの？

と、あまりNanoMesh自体を使ってこなかった（私）のような方に向けて



この記事では

fa-check-circle-oNanoMeshの概要とEdit Meshの強化ポイント

fa-check-circle-oNanoMeshを使ったアイテム配置の具体的な手順

をまとめています。





参考

EditMesh| ZBrush Docs

NanoMeshとは

Zmodelerのアクションを使ってモデルにインスタンスオブジェクトを配置できる機能です。



簡単に言ってしまえばインスタンスオブジェクトとして複製したオブジェクトはそのうちの一つを編集すると、他のオブジェクトも同様に編集される便利なオブジェクト。



関連記事基本的な使い方はこちら

強化ポイント

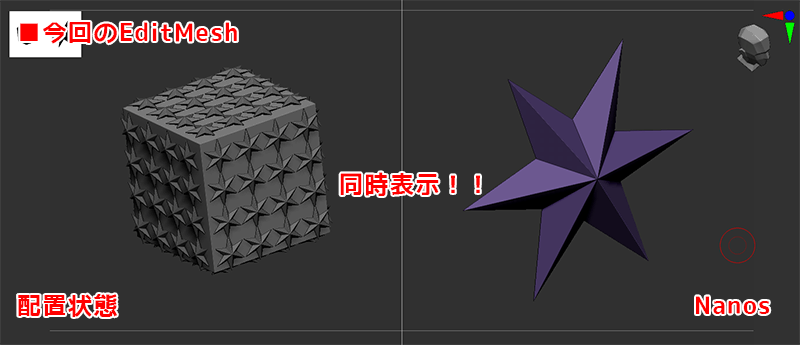

配置状態を確認しながらメッシュの編集が出来る！



以前のNanoMeshはEditMeshに入るとNanoMesh（Nanos）単体で表示され、EditMeshから出るまでどのように配置に影響するかがわからない状態でした。

それが今回配置モデルとNanosが同時に表示されるという素敵仕様に！

これで配置状態を確認しながらメッシュの調整が可能になるということです。



EditMeshの下にあるSplitScreenモードで表示のされ方が変わります。特にメッシュに影響はないので実際に数値を変更してみて下さい。



この機能はSplitScreenモードのNanoMeshバージョン。NanoMeshに限らず通常のSubTool編集でも似たようなことが出来ます。

関連記事SplitScreenモード

NanoMeshを使ったアイテム配置

基本操作はこれまでのNanoMeshとあまり変わりません。

NanoMeshでキャラクターにオブジェクトを装着させる際の大まかなワークフロー

1. 複製したいアイテムをNanoMeshブラシ化
2. NanoMesh配置用のメッシュを用意
3. メッシュにNanomesh（アイテム）を描く
4. 配置用メッシュをキャラクターのアイテム配置したい所へ移動
5. 必要に応じてアイテムの形状調整

1.複製したいアイテムをNanoMeshブラシに

1. インスタンスオブジェクト（複製したいオブジェクト）として使用したいメッシュをSubTool追加します。
   念のためUnifyはかけておきました

   関連記事Unifyについて



   【ZBrush】データの最適化！Unify（ユニファイ）について-日本語の解説動画ご紹介！

   2019.9.13

   ZBrushが一番うまく機能するサイズにリスケールするUnify機能について、#AskZBrushに投稿されていた日本語解説動画とUnityの要点ご紹介します。 ScaleMasterを調べた際にもUnifyについては個人で検証してみましたが、ついにPixologic Japan（公式）より日本語...
2. Insert Meshブラシを作成します。
   Brush>Create>Create Insert Mesh

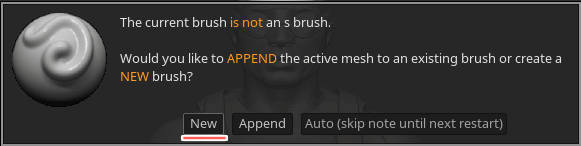

   Newを選びます。

   すると新規でインサートメッシュが作成されます。（nanomesh1の部分の名前は自分でつけたものになります）

3. そのまま新しいインサートメッシュの状態でBrush>Create>Create Nanomesh Brushを押します。

4. NanoMeshブラシができました。
   ナノメッシュになるとBrush部分がZmodelerに変化するので要確認です。


2.NanoMesh配置用のメッシュを用意

1. ナノメッシュ配置する用の単一のメッシュを用意します。
   今回はInitialize＞QGridを使用するため適当なSubToolを複製するか、Append＞適当なメッシュを用意します。（メッシュが完全に置き換わってしまうため）


3.メッシュにNanomesh（アイテム）を描く

Zmodeler>ポリゴンアクション　InsertNanoMeshでポリゴンにアイテムを挿入します

描きました。



関連記事Zmodelerの基本的な使い方



NanoMesh>Show PlacementをOFFにして、配置に使用していたPlaneメッシュを非表示にします

４.配置用メッシュをキャラクターのアイテム配置したい所へ移動

インスタンスメッシュを複製したい場合は、Gizmo3Dの状態でCTRL＋クリック&ドラッグで移動します。



関連記事Gizmo3Dでの複製の仕方あれこれ

５.必要に応じてアイテムの形状調整

Nanomesh>Edit MeshをONにしてメッシュの編集が可能です。

メッシュ化したい場合は、NanoMesh>Inventory>One To Mesh でジオメトリ化することも出来ます

Edit Meshで出来る事

Dynamic Subdiv以外は何でも使用できます。

• 他のメッシュをインポート
• UVアンラップ
• テクスチャマップの適用
• subdivide
• Sculptris Proを使う

調整しやすくなりましたね

NanoMeshはモチャモチャいっぱいあるオブジェクトをインスタンス配置（withランダム）で出来る機能だとばかり思って、単品でアイテムを装備させる、装飾をつけるという考えには至っておりませんでした。



すごく目から鱗な気分です。（昔から出来てる機能でしたが）



配置状況を見ながらメッシュの調整が出来るというのは非常に便利ですね。

角度がついてしまったオブジェクトの編集などこの機能を使えば問題なく編集できそうです
