【ZBrush】「NanoTile Textures」シームレスなタイリングテクスチャ作成プラグイン

シームレスなタイリングテクスチャを作成できるプラグインNanoTile Texturesのご紹介です。標準搭載はされていないもののPixologic公式サイトからDL出来るプラグインです。



• どんなことが出来るの？
• 使い方を知りたい

という方に向けて



この記事では

fa-check-circle-oNanoTile Texturesの概要

fa-check-circle-oNanoTile Texturesのダウンロードとインストール

fa-check-circle-oNanoTile Texturesの使い方

fa-check-circle-oNanoTile Texturesの各設定

をまとめています。





関連記事ArrayMeshを使ってタイリングテクスチャを作成する方法

NanoTile Textures（ナノタイルテクスチャ）とは

ZBrush内でNanoMeshes、InsertMeshes、さらにはスカルプト可能なWrapModeプレーンを使用して、タイリングテクスチャを作成できるプラグインです。

作者はJoseph Drust氏

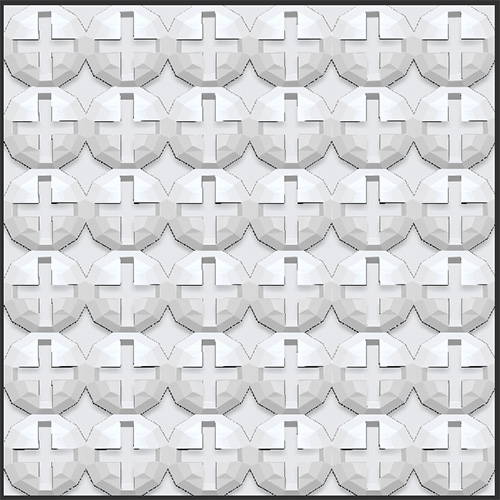

• NanoMeshの機能を使ってをシームレスなタイリングテクスチャマップを作成することが出来ます。
• 通常のスカルプトを使用したタイリングテクスチャを作成することも出来ます
• BPR、Preview、Albedo、AO、ノーマル、Bump、ポリグループID、Heightなどのパスでレンダリングすることができます。
• 256、512、1024、2048、4096のテクスチャを生成が出来ます

ダウンロード

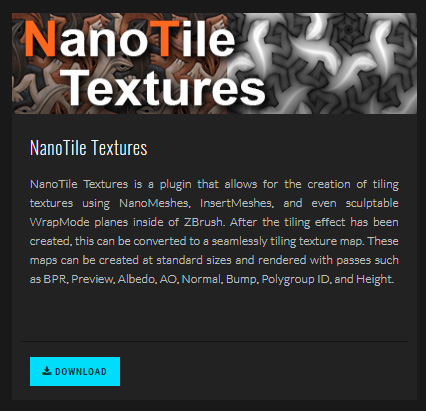

PixologicのダウンロードセンターからDLします。

Pixologicチームのメンバーが自ら作成したプラグインで、公式とは若干異なるため、ZBrush 2021の時点では標準搭載されていません。

公式

ZBrush Plugins@Pixologic



インストール

解凍したデータを指定の箇所にコピーするだけの簡単インストールです。

1.  ZBrush 2021 を閉じます。
2. 既にNanoTile Texturesのがインストールされている場合は、Pixologic\ZBrush 2021\ZStartup\ZPlugs64から、「NanoTileTextures_2021.zsc」と「NanoTileTexturesData_2021」フォルダを削除します。
3. ダウンロードしたZipファイルを解凍します。
4. NanoTileTextures_Install フォルダの中身、NanoTileTextures_2021.zsc およびNanoTileTexturesData_2021フォルダを Pixologic/ZBrush 2021/ZStartup/ZPlugs64/ にコピーします。
5.  ZBrush を起動します。

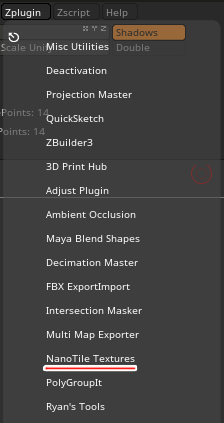

6. ZPluginsにアクセスするとNanoTile Texturesを確認することが出来ます

使い方

NanoMeshでタイリングしたい場合

1. 1. Zplugin>NanoTile Textures>Creates a new Tile Tool ボタンを押してTile Toolファイルを作成します

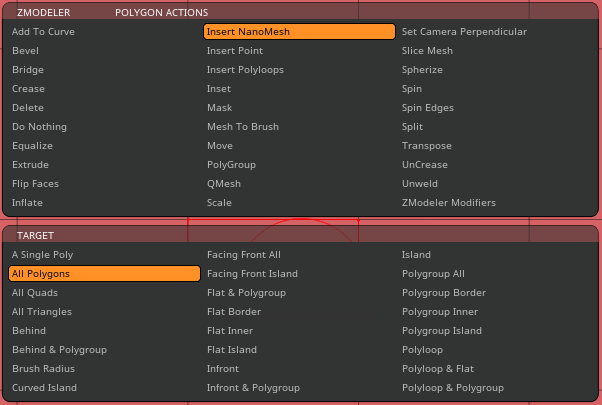

   2. サブツールリスト2つ目のNano TilePlaneサブツールを選択した状態で、ZModeler ポリゴンアクションでInsert Nano Meshを選択、ターゲットをAll Polygons でナノメッシュを適用します。

      関連記事Zmodeler


      【ZBrush】ZModeler（Zモデラー）の使い方と基本要素

      2017.9.13

      Zmodelerの基本的な使い方とZModelerブラシへのアクセス方法のご紹介です。 ZModeler使ってみたいけどなんか複雑そう、、と心配の方。大丈夫です。基本的な使い方は至ってシンプルです。 この記事では fa-check-circle-oZmodelerの基本要素 fa-check-c...

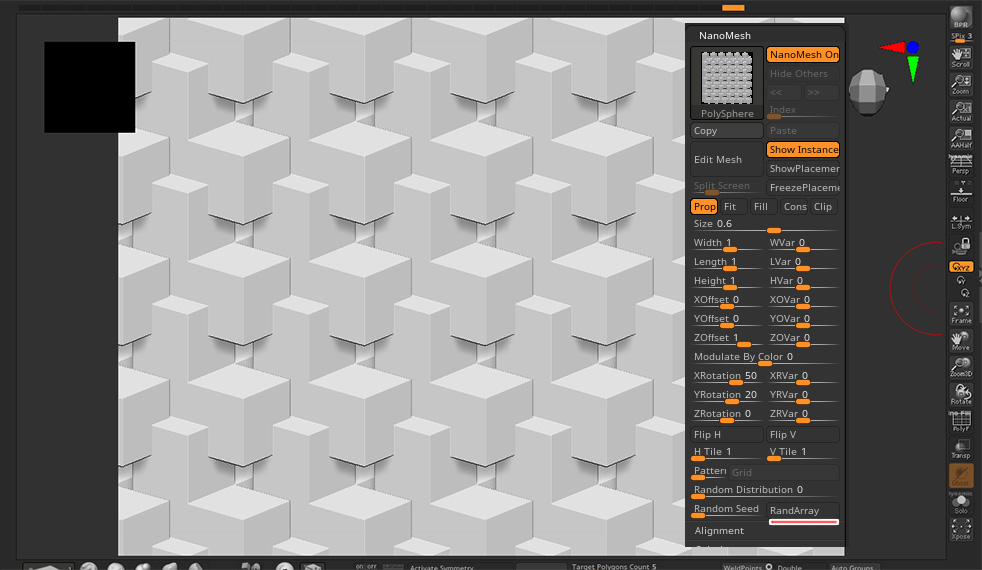

   3. ナノメッシュがPlaneに適用されたら、Tool＞NanoMeshにあるナノメッシュパレットの設定を調整しを好みの見た目になるまで調整します。

      関連記事NanoMeshブラシの作り方と各設定


      【ZBrush】NanoMesh（ナノメッシュ）の基本的な使い方とNanoMeshブラシの作り方

      2019.5.17

      ポリゴンにインスタンスなジオメトリを配置するNanoMmesh（ナノメッシュ）のワークフローとNanoMeshブラシの作成方法のご紹介です。 NanoMeshはどうやって使うの？ NanoMeshで扱うメッシュの作成方法は？ という方に向けて この記事では fa-check-circle-oNa...
   4. 調整が終わったらGenerationカテゴリーで出力したい要素や解像度を設定してCreate Seemless Mapsを押します。
      ■Generationカテゴリー

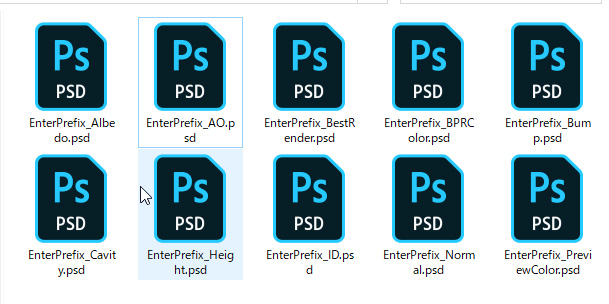

   5. 保存先を聞かれるのでお好きな箇所に設定したら各要素が出力されます。

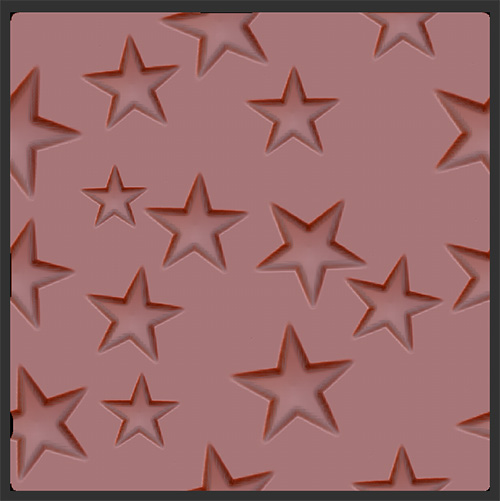

スカルプトでタイリングしたい場合

1. Zplugin>NanoTile Textures>Creates a new Tile Tool ボタンを押してTile Toolファイルを作成します

2. サブツールリスト５つ目のWrap ModePlaneサブツールを選択し、Tool＞Geometry＞Divideで必要に応じて分割します。
3. 分割後、お気に入りのスカルプトブラシに切り替え、Brush＞Curve＞Wrap ModeでWrap Modeを1に設定します。

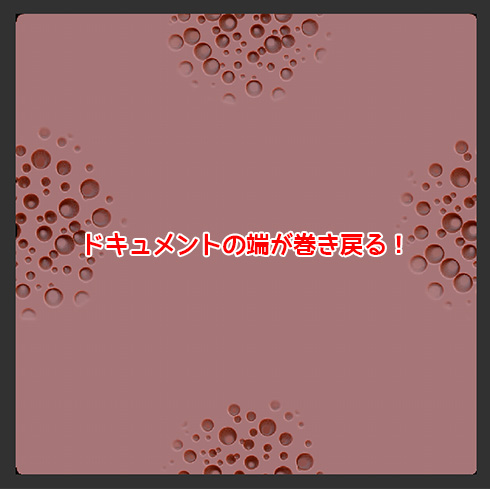

   この設定でストロークが繰り返されます。数値を増やせば一度に複製させるストロークが増えますのでお好きな数値を入れて下さい。


4. スカルプトしていきます。

5. 調整が終わったらGenerationカテゴリーで出力したい要素や解像度を設定してCreate Seemless Mapsを押します。■Generationカテゴリー

6. 保存先を聞かれるのでお好きな箇所に設定したら各要素が出力されます。

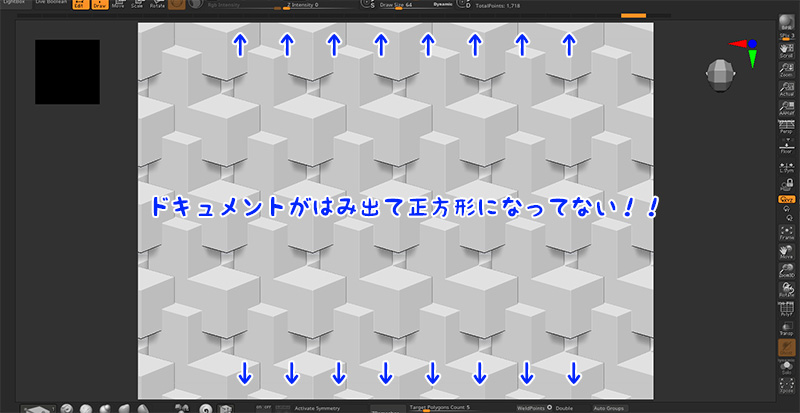

困った！！ドキュメントが画面からはみ出てる！！という場合

デフォルトの生成されるドキュメントサイズが画面からはみ出て、上下のタイリング結果が確認できない！！と困った場合。

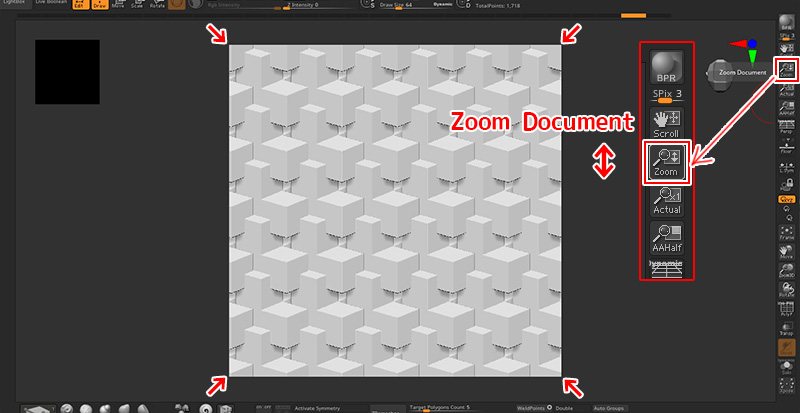

UI右側にあるZoom Documentを上下することでドキュメントの表示を調整出来ます。

関連記事スカルプトの際にはカメラをロックしておくと平和です

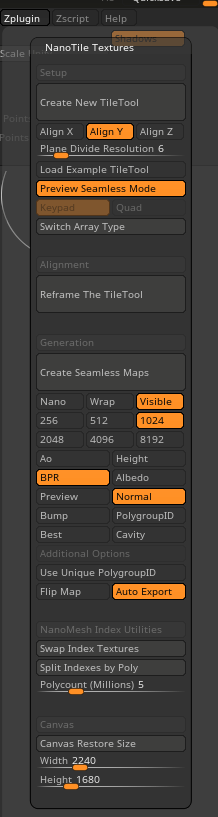

NanoTile Textures各設定

大きく分けて6カテゴリーが存在しています

プラグインにはPixologicとしての公式ドキュメントは確認できませんでした。

• ZcentralにあるInformationで使い方の確認が出来ます。
• 各機能マウスオーバーすると説明がでてきます(英語)

それらを確認しつつ、実際に触ってみた結果をまとめています。



参考

NanoTile Textures! unofficial - Information, Installation＠Zcentral

Setup

Creates a new Tile Tool

タイリング作成に必要なSubTool(Tile Toolファイル)を作成します



■Tile Toolファイル

Align X/Y/Z

新規に作成したTile Toolファイルの配置向きを設定します。

Reframe The Tile Tool機能を使用する際の方向の決定時にも使用されます

Plane Divied Resolution

Tile Tool Plane 3Dオブジェクトの作成時に生成される分割を決定します

Tool>Initalize>Divide

Load Example TileTool

ナノメッシュが既に適用されたサンプルTile Toolをロードします。

ZcentralのドキュメントではNanoMesh>RandArrayが無効になっていることにも触れていました

Preview Seemless Mode

ONにすると、フルシームレスのプレビューが表示されます。

OFFにすると、大規模なシーンをより簡単に作成できるように、シームレスワークプレーンが表示されます。

Swich Array Type

現在の配列モードを切り替えます

• Keypad(デフォルト)：キーパッドの配列を使ってシームレスマップを作成します
• Quad：クアッドアレイを使ってシームレスマップを作成します。(このアレイはCPU負荷が低いですが、ユーザーフレンドリーではありません)

Alignment

Reframe The Tile Tool

タイルツールを再構築して、シームレスなマップ作成を可能にします



Generation

Create Seamless Maps

シームレスなマップを作成します

オプションの設定に則りシームレスなマップを生成します。

Nano/Wrap/Visible

レンダリングに使用するSubToolを選択します

• Nano:NanoTile Planeのみ使用します(2つ目のSubTool)
• Wrap:WrapMode Planeみ使用します(5つ目のSubTool)
• Visible:NanoTile Plan/WrapMode Plane 両方とも使用します

256～8192

作成するマップサイズを設定します。

Ao～Cavity

出力する要素を選択します



Additional Options

Use Unique PolygropID

固有のポリグループIDパスを使用します。

ナノメッシュ・インデックスごとに1つのポリグループを生成します

Filip Map

作成するマップを垂直反転させます

AutoExport

出力するマップを選択したディレクトリにエクスポートします。

NanoMesh Index Utilities

Swap Index Texture

各NanorMesh Indexに適用されるテクスチャを入れ替えます。
アルベドパスでPBRテクスチャを作成する際に便利です。

Split Indexes by Poly

NanoTile PlaneからのNanoMesh IndexesをPolyCountごとに別々のサブツールに分割します。

外部のベイクプログラムにエクスポートする際に便利です。

PolyCountスライダー

ナノメッシュのインデックスを分割するためのPolyContを設定します。

PolyContはあくまで目安ですが、PolyContはこのスライダーに入力された値を超えません。

単位はミリオン(100万)

Canvas

Canvas Restore Size

Create New TileToolを押す前の状態に戻します。

キャンバスサイズや元のモデルを戻します

簡単にシームレステクスチャを

今回のプラグインを使えば、同じメッシュを並べたシームレスなテクスチャ、スカルプトで作成したシームレスなテクスチャを簡単に作成することが出来ますね。少なくともZBrush2021での動作は確認できましたので是非お試しください
