【ZBrush】王冠を作り方①：ArrayMeshでシンメトリ編集可能な王冠を作る

2022年7月28日 2022年8月2日

moco

ArrayMeshを使って各パーツのシンメトリ性を維持したまま王冠を作成する方法のご紹介です。

やりたいことはシンメトリ可能なパーツを更にラディアルシンメトリで配置した王冠の作成。

■図にするとこんな感じ。

この記事では

王冠の作成工程

参考動画

をまとめています。

　検証バージョンはZBrush2022.0.5です

関連記事ArrayMeshのワールド軸を中心にオブジェクトを円状に複製する方法が役に立つ回

【ZBrush】ワールド軸を中心にオブジェクトを円状に複製する【ArrayMesh】

2021.3.17

ArrayMeshの機能を使ってWorldの原点（X:0,Y:0,Z:0）を基点に回転しながらオブジェクトを作成する方法のご紹介です。インスタンスオブジェクトを複製する際に使われるArrayMeshですが、特に何も設定せずに回転、ピボットの設定をするとソース（元）になっているメッシュを基準にTr...

コンテンツ

1 シンメトリ編集可能な王冠を作る
2 参考動画
3 ZBrush関連アイテム＆書籍

シンメトリ編集可能な王冠を作る

主な工程

シーンの設定
IMMブラシの選択と配置と分離
ArrayMeshで円状に複製
スカルプト

1.シーンの設定

今回はDemoHeadFemale.ZPRから始めます。

シーンを開いたら

パースペクティブ：OFF
Floor：OFF
Symmetry X ：ON

2.IMMブラシの選択と配置と分離

今回は標準搭載のIMM ModelKitのFasteners_7を使用します。シンメトリ可能なIMMであればどんなIMMでも構いません。

SHIFTを押しながらシンメトリの中央に配置します。SHIFTを押すことでカメラ方向に垂直に配置できます。

関連記事シンメトリの中央を判別する際に役に立つマメ知識

【ZBrush】シンメトリーのON/OFFを見た目で判断する

2022.7.23

シンメトリー状態かどうかを見た目で判断する方法のご紹介です。あまり意識する必要も無かったのですが、ある時ふと気が付いたのでメモ。今SymmetryON/OFFだろうか？と試し描きしないで済むようになります。 ■Transform＞Active SymmetryがON 関連記事シンメトリーの...

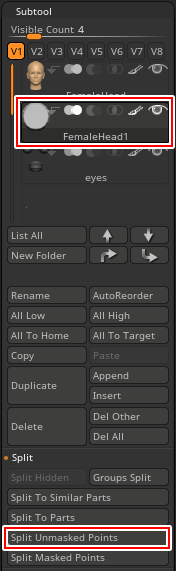

Tool＞Subtool＞Split＞Split Unmasked Pointsを押してIMMブラシのメッシュを分離します。

これが王冠のパーツになります。

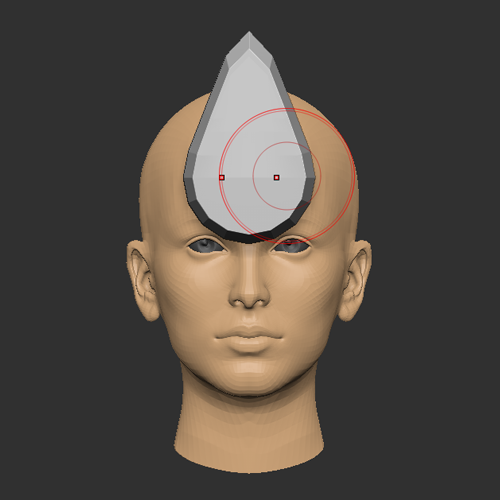

王冠のパーツはまだシンメトリで編集可能です

3.ArrayMeshで円状に複製

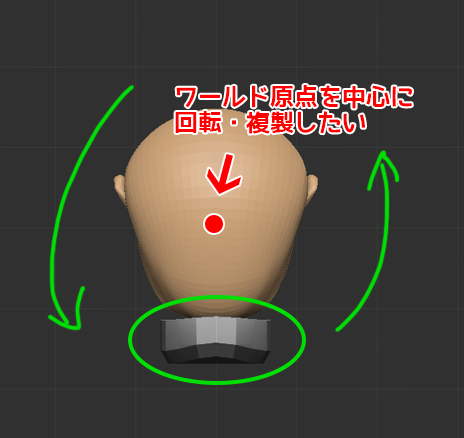

ArrayMeshで円状に複製していきます。今回はワールド原点を基点に複製したいためArrayMeshの設定を調整していきます。

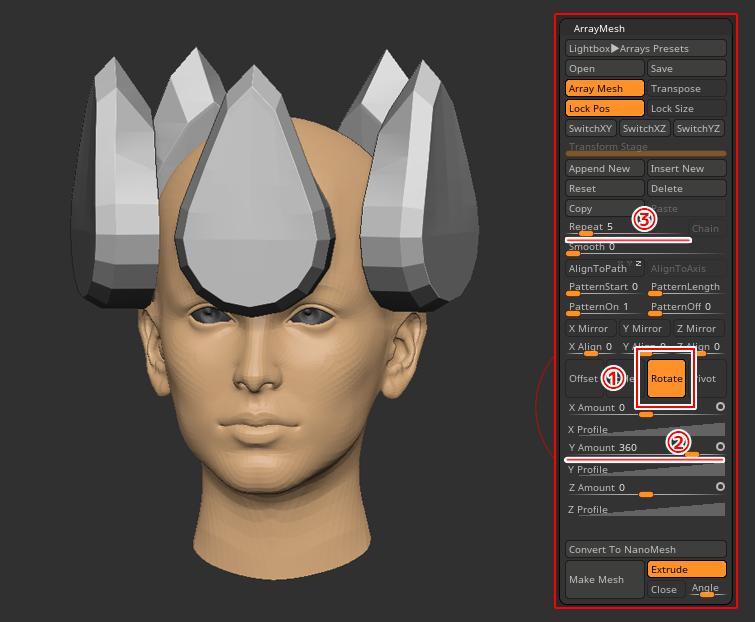

王冠のパーツが選択された状態でTool＞ArrayMesh

Lock Pos：ON
Resetを押します

すると基点がワールド原点にリセットされるので、更に

Rotate：ON
Y Amount:360
Repeat:複製したい数に設定

4.好きにスカルプト

サブディビジョンレベルを追加したり各ブラシでスカルプトしたり、IMMを追加したり(※サブディビジョンレベルがある状態だと不可)、ArrayMeshを調整すれば複製数を変更することだって可能です

関連記事ArrayMeshの設定。メッシュ化したい場合はこちらをご確認ください。

ZBrush-ArrayMesh（アレイメッシュ）の使い方-インスタンス化ジオメトリの作成と配列

2018.9.19

ここではジオメトリをインスタンス化して配列する機能、ArrayMesh（アレイメッシュの）使い方ついてまとめています。パラメーターがいっぱいある、、、機能が沢山あってよくわからない、、そんな方に向けて fa-check-circle-oArrayMeshの簡単な使い方 fa-check-c...

最終的にメッシュ化してすることになるかと思うので、各パーツごとのシンメトリ機能は失われてしまいますが、ギリギリまでシンメトリ編集できるのはメリットですよね

参考動画

#AskZBrush: “How can I setup symmetry to make a crown?”
