ZBrush-MeshIntegrity（メッシュ状態確認）。トポロジーのエラーのチェック＆修正する

2021年1月29日 2021年1月29日

moco

トポロジーのエラーを確認・修正する機能が含まれているMeshIntegrityサブパレットのご紹介です。

他の3Dソフトに持って行った際になんかメッシュがおかしい
Dynameshで消えない凹みがある

という方に向けて

この記事では

MeshIntegrityの各設定

使用の実例

をまとめています。

　検証バージョンはZBrush2021.5

参考

Geometry| ZBrush Docs

コンテンツ

1 MeshIntegrity
- 1.1 Check Mesh
- 1.2 Fix Mesh
2 使用の実例
- 2.1 不正なメッシュ修正
- 2.2 Dynamesh時の消えない凹みに
3 ZBrush関連アイテム＆書籍

MeshIntegrity

Tool＞Geometry＞MeshIntegrity

Check Mesh

メッシュを診断します

メッシュに発生した問題を追跡するのに便利です。

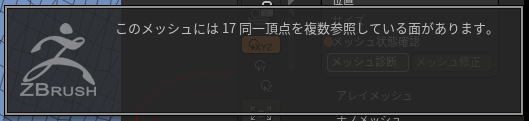

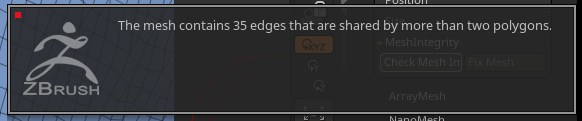

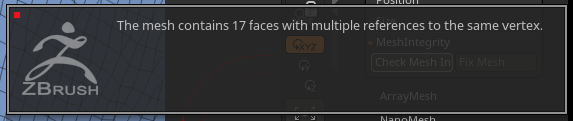

こんな感じ

■英語

■日本語

■英語

■日本語

Fix Mesh

メッシュを修正します

2つ以上のポリゴンでエッジを共有しているなどのトポロジーとしてはあまり好ましくない状態を修復できます。これを行うと上記の警告が無くなります。

他の3Dソフトに持って行った場合などでトポロジーの不具合があった場合にこちらを試してみるのがおすすめです

使用の実例

不正なメッシュ修正

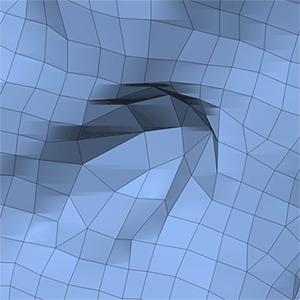

穴が開いているように見えますが実は不正に歪んで一部が見えなくなっているメッシュ

Fix Meshを押すと不正な箇所（穴が開いて見えた箇所）がきれいに修正されます

Dynamesh時の消えない凹みに

DynaMeshでくっつけた時に起こりがちなスムースしてもスムースされない凹みはGeometry>MeshIntegrity>Fix Meshでスムースできるようになるっぽい #ZBrush pic.twitter.com/HPJdq8G4B3

— 榊馨 (@sakaki_kaoru) April 13, 2019

なるほど、こんな使い方もあるんですね。

凹み修正の場合はSmooth Altブラシを試してみるのも良いかもしれません
