【ZBrush】ワールド軸を中心にオブジェクトを円状に複製する【ArrayMesh】

2021年3月17日 2022年7月28日

moco

ArrayMeshの機能を使ってWorldの原点（X:0,Y:0,Z:0）を基点に回転しながらオブジェクトを作成する方法のご紹介です。

インスタンスオブジェクトを複製する際に使われるArrayMeshですが、特に何も設定せずに回転、ピボットの設定をするとソース（元）になっているメッシュを基準にTransformが実行されますよね。

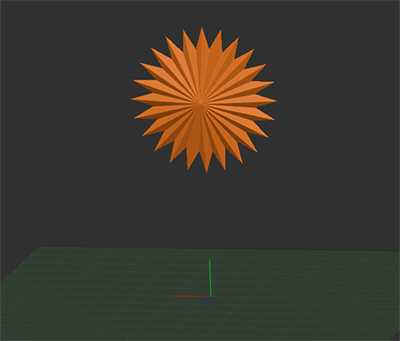

■こんな感じ

これを原点（X:0,Y:0,Z:0）中心で複製します。

この記事では

参考動画

ArrayMeshでワールド原点を中心に複製する方法

をまとめています。

この記事がおすすめな人

オブジェクトを円状に複製したい人

　検証に使用したバージョンはZBrush2021.6。

参考動画

#AskZBrush: “How can I center the ArrayMesh pivot to the world axis?”

ArrayMeshのピボットをワールド軸の中央に配置するには？

大まかな流れ

オブジェクトを用意
原点を確認（Floorを原点に）
ArrayMeshでの複製

実際にやってみた

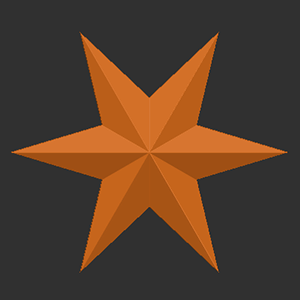

1.オブジェクトを用意します

2.原点を確認（Floorを原点に）

ワールド原点の位置を確認するためにFloorを表示します。Floor初期の設定ではFloorはワールド原点ではなく、Toolの最も下に合わせて表示されてます。

■初期設定

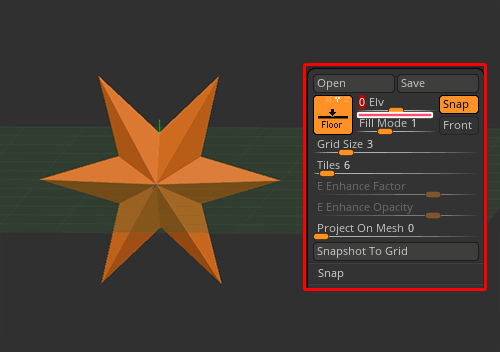

DrawメニューのFloor横のElv（Grid Elevation）を0にすることでFloorがワールド原点に配置されます。

■こんな感じ

3.ArrayMeshでの複製-円状に配置

ArrayMesh色々設定があるのでちょっと混乱しますが、触る箇所は至ってシンプルです。今回はZ軸に360度、円状に配置してみます。

円状配置の基本操作

まずは原点関係なく円形に複製する方法のご紹介です。

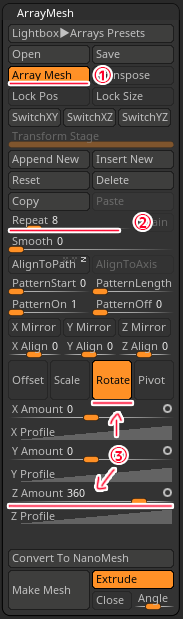

Tool＞ArrayMesh>ArrayMeshボタンを押して機能を有効にする
Repeatで複製する数を決める
RotateのZ Amount を360に

この時点ではまだオブジェクトの中心を基点に複製されますがご安心ください

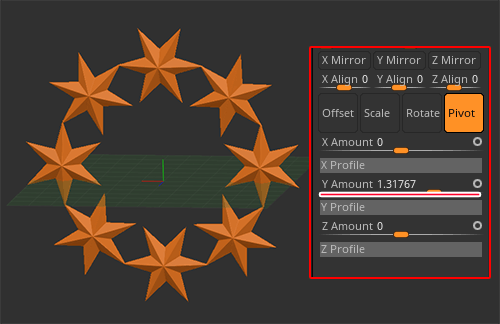

PivotのY Amount に適当な数値を入れる。
トランスフォームの基点位置をここで決めます
納得のいく配置になったらMakeMeshボタンを押してメッシュ化

この一連の流れを理解した上で、原点を中心に複製します

原点を中心に円状配置

Tool＞ArrayMesh>ArrayMeshボタンを押して機能を有効にする

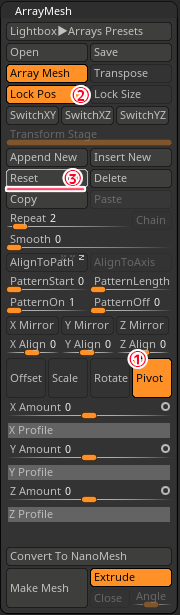

Pivot（①）へ移動し、LockPosをON（②）、Reset（③）を押す。

ResetすることでArrayMeshがデフォルト設定になり、LockPosをONにすることで基点が原点に固定されます。
Repeatで複製する数を決める（先に入力してもResetで初期状態に戻されるので2の工程をやってから）
RotateのZ Amount を360に

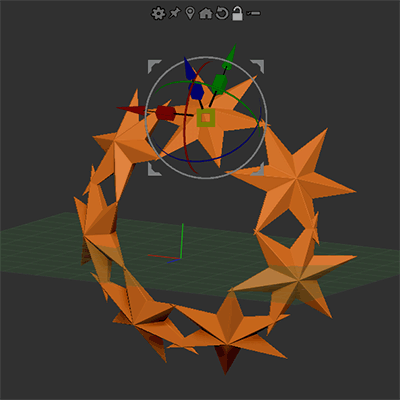

原点を中心に綺麗にトランスフォームされます
納得のいく配置になったらMakeMeshボタンを押してメッシュ化

ArrayMesh気軽に使っていきたいですね
