ZBrush-ZModelerで覚えておきたい機能!Edge Selector Widget/PolyGroups操作の色々/Do Nothing Actionについて

Zmodelerを使うにあたり覚えておくと便利なアクションの方向を定義するEdge Selector Widget一時的なPolyGroup設定を含むポリグループ操作の色々・操作を不可にするDo Nothing Actionについてまとめました。



特にALT+ドラッグで定義できる一時的なPolyGroupはZmodelerで作成するにあたり必須ともいえる操作方法なので覚えておきましょう。



参考

Edge Selector Widget | ZBrush Docs

The Do Nothing Action | ZBrush Docs

Working With PolyGroups | ZBrush Docs

スポンサーリンク

適用の方向を定義!EDGE SELECTORウィジット

Zmodelerいくつかアクションは、方向情報を必要とします(例えばループ選択など)。



モデルのポリゴンやポイント上にマウスを置くと、方向情報を表すビジュアルウィジェットが表示されます。



マウスオーバーすると、どの要素(Point,、Edge、Polygon)に効果が適用されるかをビジュアル的に表示し、アクションがどの方向に機能するかを示してくれます。

Pointの方向表示:

オレンジのラインがむいている方向にアクション・ターゲットが適用されます。

Edgeの強調表示:

エッジはそれ自体方向性があるものなので基本ハイライト表示のみ。



アクションによっては中間点を示してくれます。

Polygonの方向表示:

DO NOTHINGアクション

適用した要素を使用不可にします。



これは誤操作を防ぎ、特定のアクションを実行する場合に役立ちます。



Point,、Edge、Polygon、CurveそれぞれにDo Nothingアクションがあります。



例えば
PointにDo Nothingアクションを適用すると、pointへの操作は出来ず、隣接するEdgeやPolygonにアクションが実行されます

スポンサーリンク

PolyGroupの継承

基本的に同じアクションを続けている間、PolyGroupを自分で任意で設定しなおさない限りは同じポリグループを維持し続けます。

PolyGroupは、ZModelerを使用した作成プロセスの重要な部分です。



ZModelerには、ポリゴンをターゲットとして使用するなど、ポリゴンを作成および操作するための拡張ツールセットが用意されています。

アクションは同じPolyGroupに属するすべてのポリゴンに影響します。

PolyGroupsは、Tool > Polygroupsサブパレットでも変更できます。

一時的なPolyGroup設定

現在のポリグループを維持したまま一部分にだけアクションを適用したい場合Temporary PolyGroupという機能を使用し、一時的な仮のポリグループを設定することが出来ます。





一時的にポリグループ化したい箇所をALT+クリック(またはALT+ドラッグ)すると選択された箇所が白く変わります。

※別のポリグループを跨いで適用、アクションを実行するとTemporary PolyGroupで選択した部分だけが新たな PolyGroupを生成します



アクションを実行するまで、このTemporary PolyGroupは自由に編集することができます。

アクション中のPolyGroupの変更

モデルの編集中に、アクションによって作成されているものとは異なるPolyGroupが必要になることがあります。 アクションを適用したまま、Altキーを1回タップすると、PolyGroupが別のものに変更されます。

既存のPolyGroupのコピー&ペースト

既存のPolyGroupを別の場所に適用することができます。

ポップアップのAction>PolyGroupを使用すると、PolyGroupのIDと色を選択し、次のアクションのためにそのPolyGroupの情報を他のポリゴンにコピーして保存することができます。

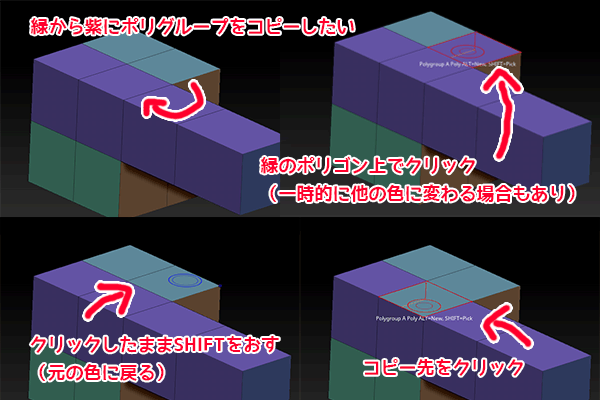

手順

  1. ポリゴンアクション>PolyGroupを選択
  2. Target>A Single Polyを選択する
  3. コピー元のPolyGroupに属するポリゴンの上にカーソルを置きます。
  4. このポリゴンをクリックしたまま、Shiftキーを押します(またはタップ)。 順番大事。ZBrushはクリックされたポリゴンのPolyGroupをコピーします。 クリックを解除します。
    ※クリックした瞬間は、一時的に色が変わる場合がありますがShiftを押したらもとの色に戻るのでご安心を
  5. 別のポリゴンをクリックしてPolyGroupをペーストします

memo
  • ターゲットをA Single Poly→Polyloopにするとループ上にポリグループを変更できます
  • ポリゴンをクリックしたまま、ALTキーをタップすると新しいポリグループが適用されます



Zmodeler関連記事

Zmodelerを学ぶならこちらの書籍がおすすめ!



他Zmodeler記事

まとめ

Zmodelerを使うにあたり、

  • アクションの方向を定義するEdge Selector Widgetは必須の知識。
  • ALT+ドラッグで定義できる一時的なPolyGroupはポリゴンアクションで作業する際に、非常に効率的な機能。
  • PolyGroupのコピー&ペーストもポリゴンアクションで作業する際に、非常に効率的な機能。

ということでよく使っています。
