【ZBrush】従来のGizmoの挙動をさせるには！？Gizmo Soft Deformation(ソフト変形)

2022年5月21日 2023年2月2日

moco

Gizmo3Dやトランスポーズ時、Focal Shift（焦点移動）の設定でメッシュの変形を行うGizmo Soft Deformationのご紹介です。

ZBrush2022で追加されたこちらの機能。

ギズモやトランスポーズが正常に機能しない！？
Gizmo3D/トランスポーズ共に2022以前の挙動に戻すにはどうすれば？
昔のバージョンを取り扱う教本や動画とGizmoの挙動が違うな…

という人に向けて。

この記事では

以前のGizmo3Dと同じ挙動をさせるための設定

使い方の一例

参考動画

をまとめています。

ZBrush2022公開当初はその不思議挙動に混乱した人も多かったような印象ですが(私もその一人)、

今はデフォルトで以前の挙動になるような設定になっているので混乱することはないかと思いますが念のため。

　検証バージョンはZBrush2022.0.5

参考

OTHER ADDITIONS | ZBrush Docs

Gizmo Soft Deformation（ソフト変形）

Gizmoは、Focal Shift（焦点移動）で調整されたフォールオフでソフトな変形を適用することができるようになりました。

-100以上の値を設定し移動、拡大縮小、回転などを行うと、その値に応じでソフトな変形を行うことが出来ます。マスキングを使用すると、結果をさらに制御できます。トランスポーズでもFocal Shift（焦点移動）が反映されます。

Gizmo3D/トランスポーズのデフォルトの設定

デフォルトではメッシュをソフト変形させない、以前からのGizmoの挙動になる設定です。

もし教本や動画とGizmoの動きが違うな…と思ったら値を確認してみてください。

■Gizmo3D

Focal Shift　-100

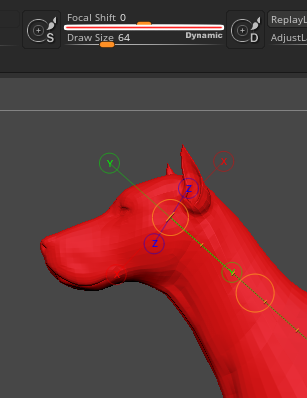

■トランスポーズ

Focal Shift　0

使い方の一例

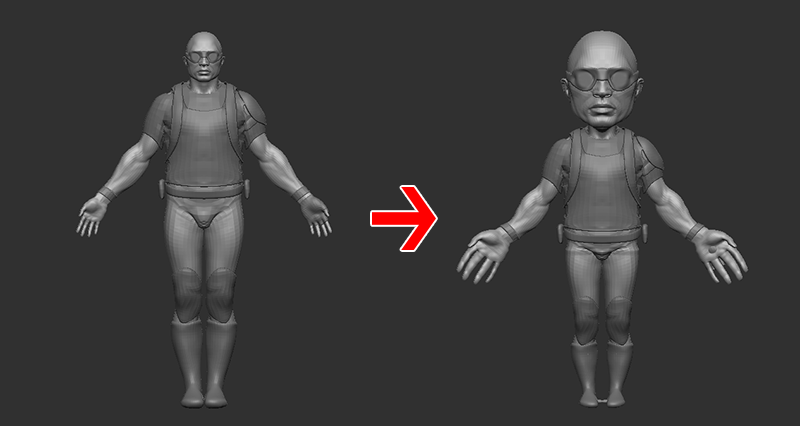

ソフト変形を使った形状作成はもちろんのこと、一部分のフォルム調整が面白いです。

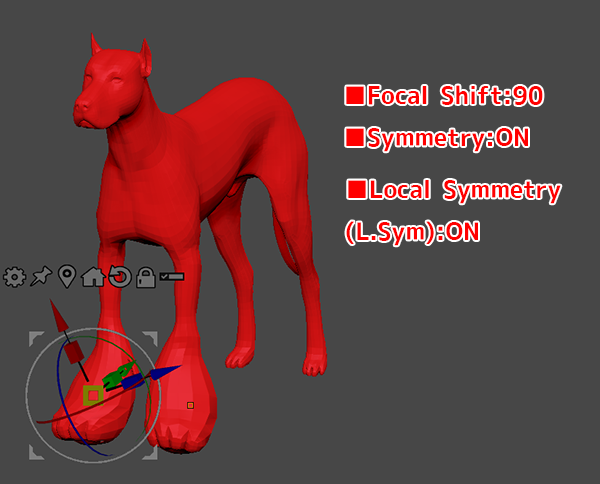

■例えばシンメトリのまま調整したい場合

■Gizmoなので複数のSubToolを跨いだフォルムの調整にも一役買ってくれそうです。

こののソルジャーは

Soft Deformation
Temporary selectionモード(ハッシュライン)
通常のマスク
トポロジーマスク

を併用して編集しました。ブラシは使ってません

関連記事複数のSubToolを跨いだ操作（Temporary selectionモード）

【ZBrush】Gizmo 3D マルチSubTool選択（複数のSubTool選択）

2017.9.1

Gizmo 3Dになって複数のSubToolをまとめて扱えるようになりました。 Gizmo3Dの複数操作で出来ること、出来ないことのご紹介です...
