【ZBrush】三角ポリゴンを四角ポリゴンにする【Merge Tris/ZRemesher/ZModeler】

2021年12月17日 2022年6月13日

moco

三角ポリゴンを四角ポリゴンにするいくつかの方法をご紹介します。

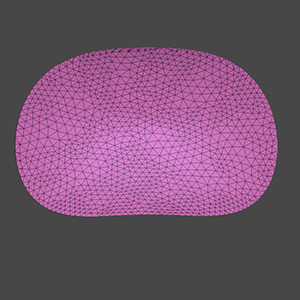

Close Holes（穴閉じ）やTrimブラシを実行した際に生成した面や断面が三角ポリゴンになりますよね。

■このように

出来るだけ四角形にしたい

という方に向けて。

この記事では

Merge Tris(三角結合)

ZRemesherを使った四角ポリゴン化

ZModelerを使った四角ポリゴン化

をまとめています。

　検証バージョンはZBrush2022.0.1

Merge Tris(三角結合)

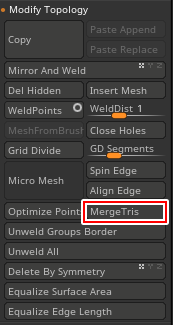

Tool＞Geometry＞Modify Topology＞Merge Tris　日本語では三角結合。

表示されているメッシュの三角部分を結合します。

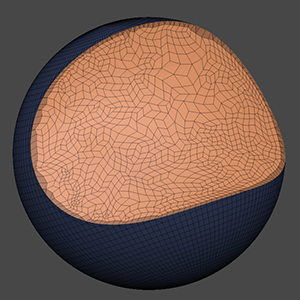

使い方

そのまま実行しても問題ないのですが、境界部分のポリグループが乱れてしまうことがあります。

そのため

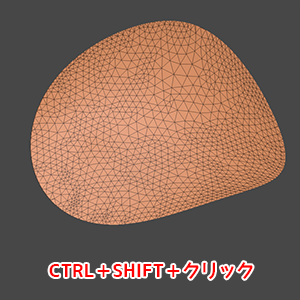

CTRL＋SHIFT＋クリックで四角化したい箇所のポリグループを表示
それから実行します

ZRemesher

ZRemesher自体の使い方は別途まとめてあるので省略

使い方

そのまま実行すると、他の部分もリメッシュされてしまします。

そこで

CTRL＋SHIFT＋クリックで四角化したい箇所のポリグループを表示

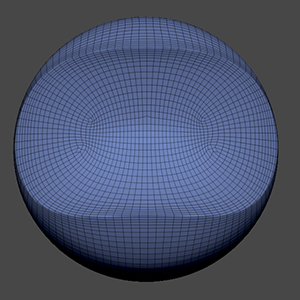

Tool＞Geometry＞ZRemesher:Freeze BorderをONにし、ZRemesherを実行します。

■FreezeBorderをONにしなかった例。
リメッシュしたポリゴンが全体が収縮してしまい境界部分に不要なメッシュが生成されてしまいます
SymmetryをONの状態で実行したので、左右対称です。

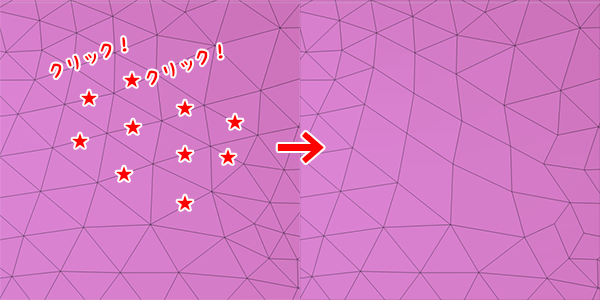

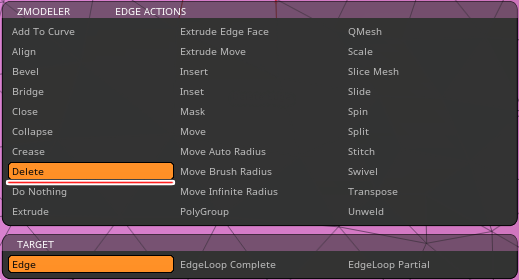

ZModeler:エッジアクション

ZModelerの自体の使い方は別途まとめてあるので省略

完全に四角形を望むなら手動でのリトポロジー

機能の性質上自動で四角化すると境界線部分等どうしても三角エッジが出来てしまう部分が出てきます。

意図したトポロジーが必要でであれば、手動でのリトポ、又は他ツールでのリトポロジーを選択肢に入れて下さい。状況が許すのであれば無理してZBrushで完結する必要はありません。
